Aceasta este o cutie breakout (pin-out box) pentru mufa OBD-II — un instrument pasiv de atelier care se intercalează între priza de diagnoză a mașinii și aparatul tău și expune fiecare dintre cei 16 pini ca punct de test accesibil. Poți măsura tensiuni, mase și semnale pe orice pin cu multimetrul sau osciloscopul și poți comuta pini fără să tai sau să re-lipești cablajul. Nu este un scaner și nu citește coduri — este o unealtă de acces la pini.
Ce poți face cu cutia breakout
Toți cei 16 pini, ca puncte de test
Scoate la exterior fiecare contact al mufei OBD-II ca punct de test individual, ca să măsori direct pe pinul dorit.
Se intercalează pass-through
Conector tată + mamă: se pune între mufa OBD-II a mașinii și scaner, fără a întrerupe comunicarea — poți monitoriza în timp ce testerul lucrează.
Măsurare cu multimetru și osciloscop
Verifici tensiunea de baterie pe pinul 16 (+12 V), masele (pin 4 șasiu, pin 5 semnal), magistrala CAN (pin 6 CAN-H, pin 14 CAN-L) și linia K (pin 7), inclusiv forma de undă a semnalelor.
Comutare de pini fără lipituri
Redirecționezi sau comuți între terminalele soclului OBD fără a tăia cablul — util când lucrezi cu software sau hardware experimental.
Depistezi o mufă OBD care nu comunică
Identifici rapid pinii fără alimentare, fără masă sau cu cablaj întrerupt, atunci când scanerul „nu vede” mașina.
Detalii tehnice
| Tip | Cutie breakout OBD-II pasivă (pin-out box), pass-through 16 pini |
|---|---|
| Puncte de test | 16 (câte unul pentru fiecare pin OBD-II) |
| Conectori | OBD-II 16 pini tată + OBD-II 16 pini mamă + conector D 15 pini spre cutie |
| Material / culoare | Plastic, alb |
| Lungime cablu | 112 mm (conform magazinului) |
| Dimensiuni pachet | 220 × 150 × 50 mm |
| Greutate pachet | 500 g |
Instrument pasiv: nu măsoară singur — ai nevoie de un multimetru și/sau osciloscop pentru a citi valorile de pe punctele de test. Nu înlocuiește un aparat de diagnoză; doar îți dă acces la pini.
Atenție la siguranță: nu pune niciodată punte (jumper) între pinul 16 (+12 V) și pinii de masă 4 sau 5 — poți provoca daune.
Vezi restul de cabluri și adaptoare de diagnoză sau scrie-ne pentru detalii.
Ce conține pachetul

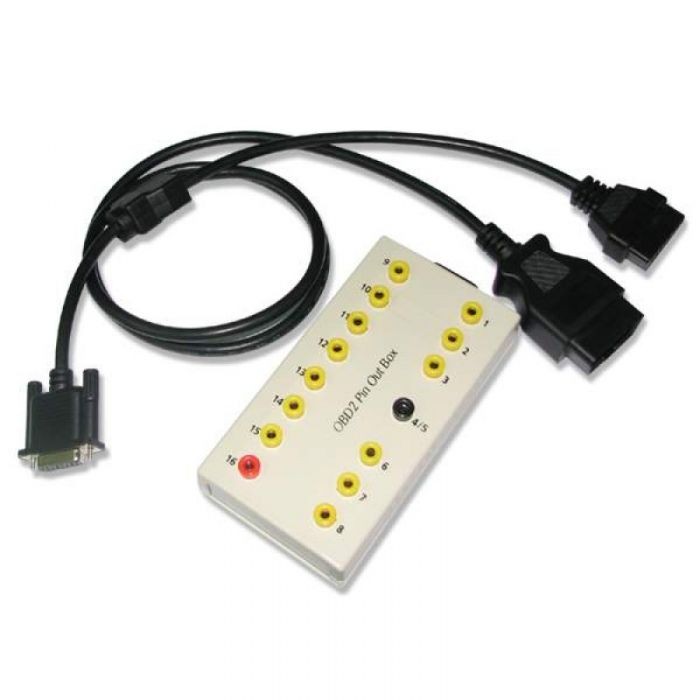

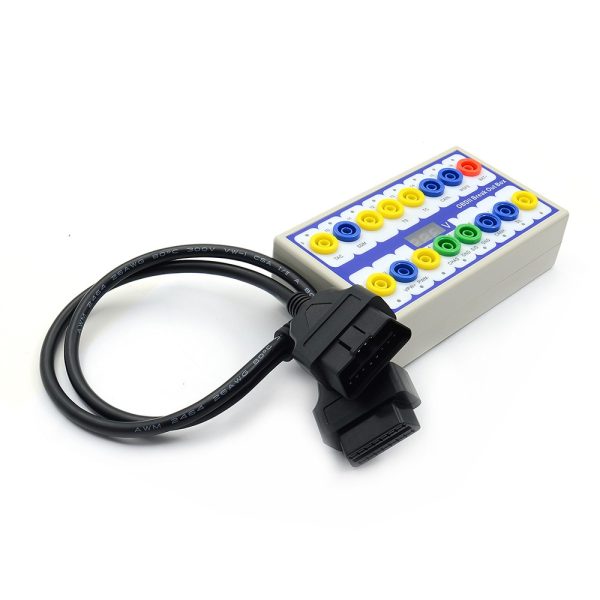

- 1 × cutie OBD (pin-out box) cu toate punctele de test
- 1 × cablu cu conector OBD 16 pini tată, conector OBD 16 pini mamă și conector D 15 pini spre cutie
Întrebări frecvente
Este un scaner care citește coduri?
Nu. Este o cutie breakout pasivă: dă acces la cei 16 pini ai mufei OBD-II ca puncte de test. Citirea codurilor o face aparatul tău de diagnoză.
Ce pot măsura cu ea?
Tensiunea de alimentare (pin 16), masele (pin 4 și 5), magistrala CAN (pin 6/14), linia K (pin 7) și forma de undă a semnalelor — cu multimetru sau osciloscop.
La ce e bună în practică?
Să depanezi o mufă OBD care nu comunică, să verifici alimentarea și masele din priza de diagnoză și să comuți pini fără a modifica cablajul.
Am nevoie de altceva pe lângă ea?
Da — un multimetru și/sau un osciloscop, plus aparatul tău de diagnoză dacă vrei să monitorizezi comunicarea în timp real.
| Tip Vehicul | Autoturisme |
|---|---|
| Tensiune Vehicul | 12V |
| Nivel Utilizare | Service auto, Profesional / Dealer |
| Marcă Tester Compatibil | Universal |
| Marca auto | |
| Tabletă Inclusă |
