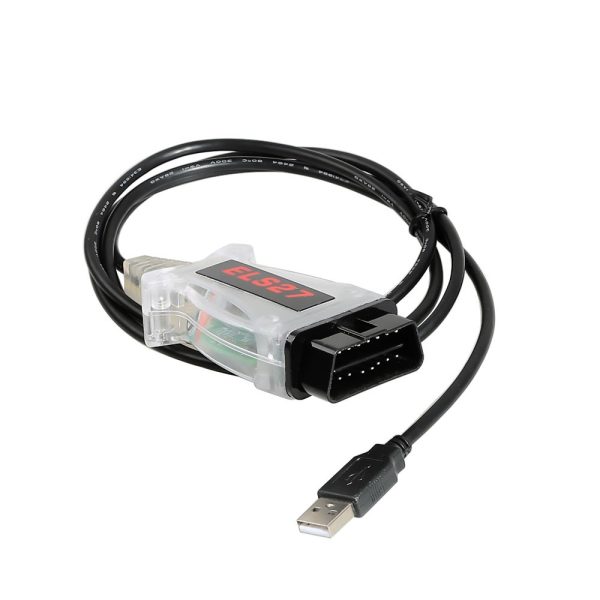

ELS27 este o interfață de diagnoză pe USB pentru Ford, Mazda, Lincoln și Mercury, care se folosește cu FORScan pe un laptop cu Windows. Ce o ridică peste un adaptor ELM327 obișnuit sunt două lucruri concrete: comutarea automată între rețelele HS-CAN și MS-CAN și un cip FTDI FT232RL stabil, pe care FORScan îl acceptă fără mofturi. Cu ele, ajungi la modulele „ascunse” ale mașinii, nu doar la motor, și duci la capăt și configurări, nu doar citiri de coduri. E o unealtă onestă și accesibilă pentru diagnoză și service curent, nu un tester de fabrică.
ELS27 e o interfață cu fir — nu are ecran și nu lucrează singură. Diagnoza o face FORScan de pe un PC cu Windows: licența Standard e gratuită, iar pentru configurări As-Built și programarea cheilor PATS e nevoie de licența Extended (disponibilă ca trial reînnoibil sau contra unei taxe anuale mici), pe care ți-o iei tu de la FORScan. Cablul nu are WiFi sau Bluetooth: e pură conectare USB.
Ce face ELS27
Schimbă singur rețeaua CAN
Nu te pune să apeși niciun comutator. Recunoaște și trece automat între HS-CAN și MS-CAN, cele două magistrale pe care Ford își împarte modulele, astfel încât FORScan ajunge și la confort, caroserie, tablou de bord — nu doar la motor.

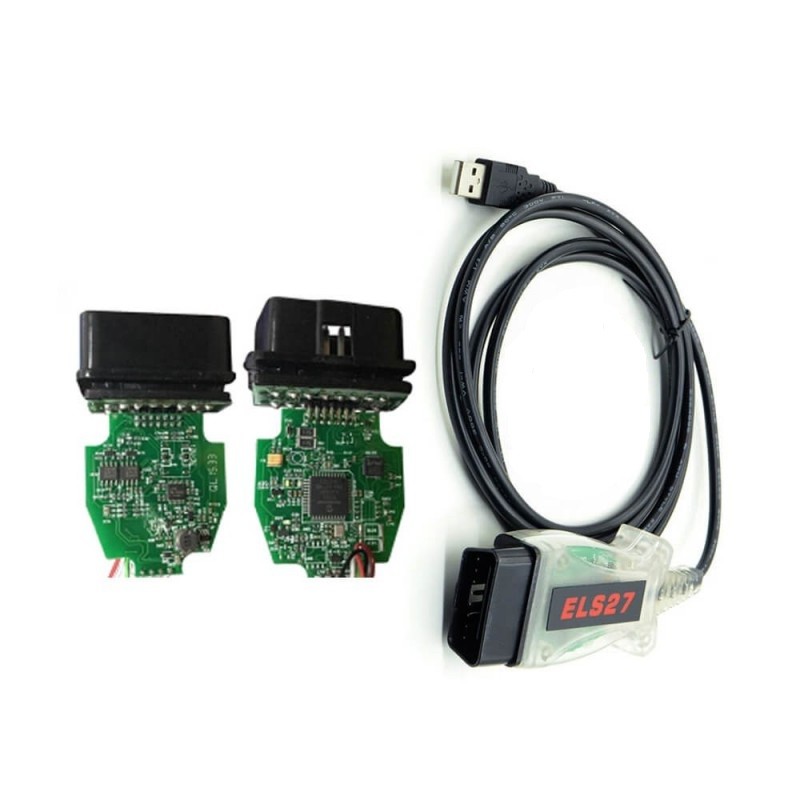

Cip FTDI FT232RL
Interfața USB e construită pe un cip FTDI, cel care ține comunicația strânsă la operațiile de scriere. Contează mult: FORScan respinge cipurile de proastă calitate, iar aici ai unul pe care se poate conta la configurări.
Vede toate modulele
Motor (PCM), transmisie (TCM), ABS, airbag (RCM), direcție (PSCM), caroserie (BCM), tablou (IPC), climatizare (HVAC), filtru de particule (DPF), modulul multimedia (APIM). Acces complet la rețeaua electronică, nu la un colț din ea.
Merge cu tot ce e FORScan-compatibil
Pe lângă FORScan, îl folosești cu ELMconfig, FoCCCus, ScanMaster ELM, FF2 sau ScanTool. Alegi programul potrivit operațiunii și lași cablul să facă legătura.
Teste de componente și resetări
Comanzi ventilatoare, injectoare, valve EGR, actuatoare de turbo sau pompe de combustibil ca să verifici o piesă înainte s-o schimbi, faci regenerare DPF, relearn de motor și transmisie, calibrare de senzor unghi volan și resetare de service.

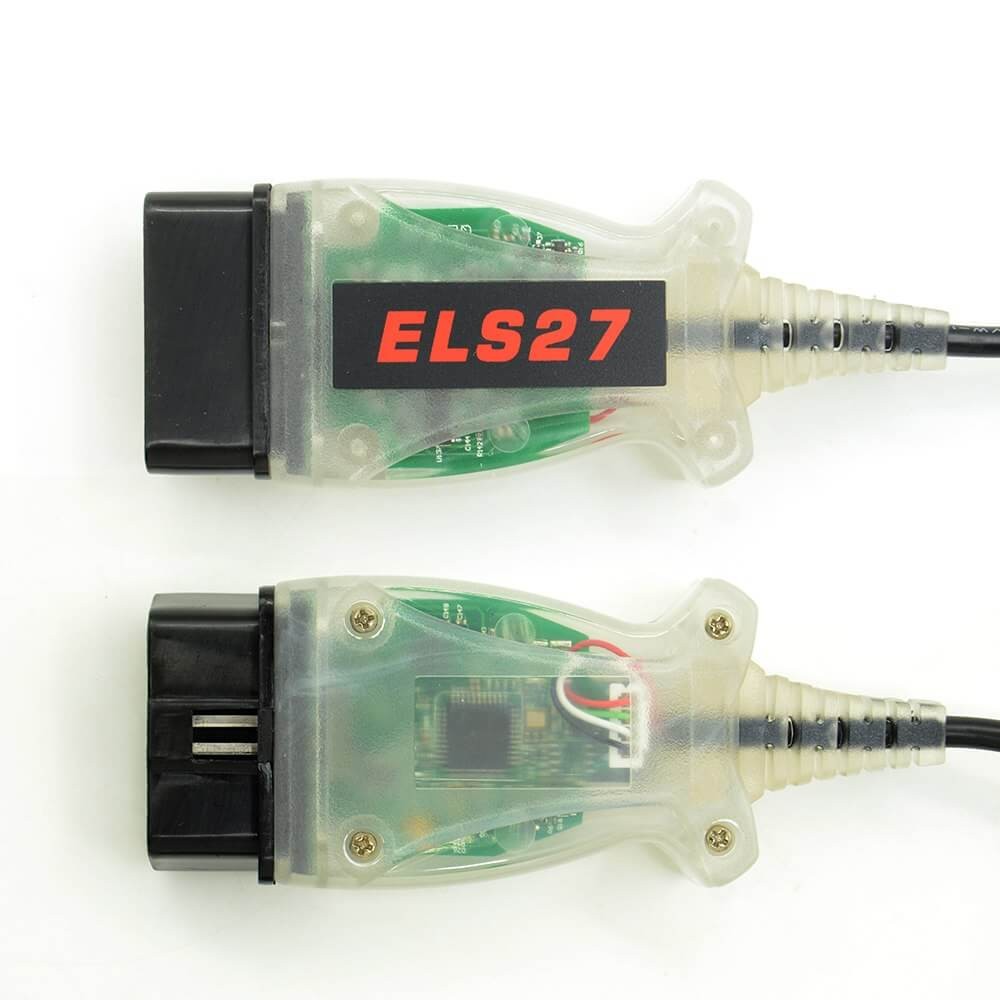

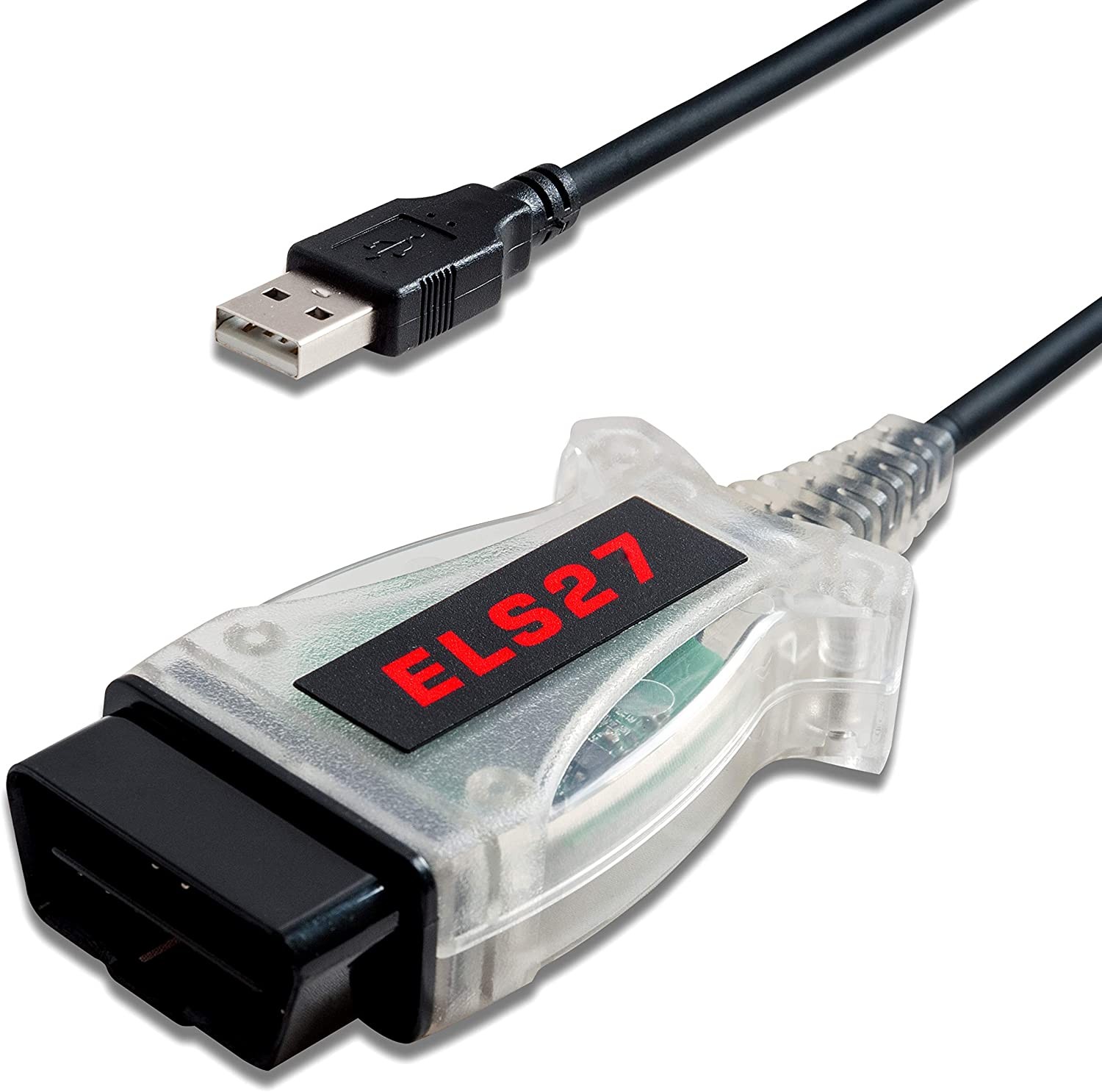

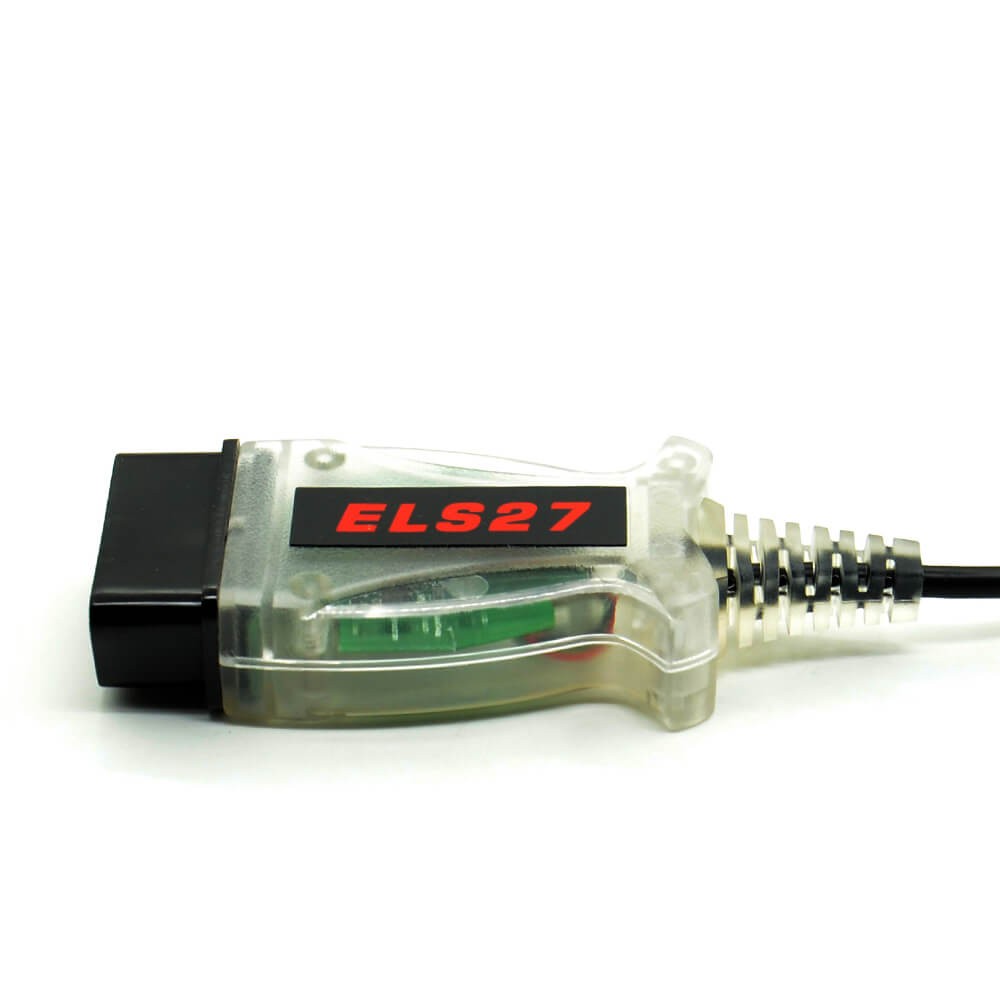

Cablu de atelier, alimentat din priză
Aproximativ 1,5 metri de cablu, alimentare de 12V direct din mufa OBD-II, fără baterie proprie și cu o carcasă compactă, ușor de aruncat în trusă. Legătura pe fir e stabilă, ideală pentru scrieri.
Detalii tehnice
| Tip | Interfață de diagnoză OBD-II pe USB (fără ecran), compatibilă FORScan, dedicată Ford/Mazda |
|---|---|
| Model indicat | Washinglee ELS27 |
| Conectare la PC | USB, cablu de aproximativ 1,5 m (interfață cu fir, fără WiFi sau Bluetooth) |
| Conectare la vehicul | Mufă OBD-II cu 16 pini |
| Protocoale | HS-CAN și MS-CAN (cu comutare automată electronică), ISO 9141 și SCP (Ford J1850, mașini mai vechi) |
| Cip | FTDI FT232RL, pentru comunicație stabilă la scriere/configurare |
| Sistem de operare | Windows 7, 8 și 10 — pe 32 și 64 de biți |
| Software compatibil | FORScan (principal), ELMconfig, FoCCCus, ScanMaster ELM, FF2, ScanTool |
| Module accesibile | PCM, TCM, ABS, RCM, BCM, IPC, HVAC, DPF, APIM, PSCM |
| Alimentare | 12V, direct din mufa OBD-II (fără baterie proprie) |
| Ecran | Nu are — diagnoza se afișează pe laptopul/PC-ul cu Windows |
Ce faci cu ELS27 în FORScan
- Citire și ștergere coduri din toate modulele — nu doar motorul, ci și transmisia, ABS, airbagul, direcția, caroseria, clima.
- Date live — turația, presiunea din rampa de injecție, temperatura lichidului, tensiunea bateriei, debitul de aer, avansul la aprindere și viteza, în timp real.
- Identificare prin VIN — recunoaște automat mașina și îți scoate un raport de diagnoză pe care îl poți păstra.
- Teste de actuatori — pui în mișcare ventilatoare, injectoare, valve EGR, actuatoare de turbo sau pompe de combustibil, ca să verifici componenta înainte de înlocuire.
- Regenerare DPF — declanșezi arderea funinginii din filtrul de particule pe motoarele diesel suportate.
- Resetare adaptări (relearn) — ștergi valorile învățate ale motorului și transmisiei și reiei procesul, după intervenții.
- Calibrare unghi volan (SAS) — readuci senzorul la zero după geometrie sau lucrări la direcție.
- Resetare service și ulei — repornești contorul reviziei și stingi indicatorul de service.
- Configurări As-Built — activezi sau dezactivezi funcții din fabrică (auto-lock, cornering lights, DRL, start/stop), cu licența FORScan Extended.
- Programare chei PATS — proceduri de imobilizator și telecomenzi, tot prin licența Extended.
- Adaptare module noi — configurezi un modul montat în urma unei reparații, în limitele suportate de FORScan.
- Test al rețelei CAN — verifici comunicația dintre module și depistezi problemele de magistrală.
Unde se așează în gamă
Gândește-l ca pe treapta din mijloc. Peste un ELM327 obișnuit cu comutator manual, ELS27 aduce comutarea automată a rețelelor și cipul FTDI — motiv pentru care e mai potrivit la configurări. Sub el, ca preț, stă tocmai adaptorul de buget; deasupra, interfața de marcă Vgate vLinker FS, care adaugă tensiunea de programare FEPS și e recomandată oficial de echipa FORScan. Pentru reflashul de tip dealer, în schimb, intri în altă categorie: o interfață J2534 care rulează software-ul oficial Ford.
Nu-l confunda cu o unealtă de reprezentanță: programarea grea rămâne treaba instrumentelor de fabrică Ford IDS (modele mai vechi) și FDRS (cele noi). O parte din funcții — configurări As-Built, PATS, unele adaptări — cer licența FORScan Extended și țin de model și an, deci nu sunt garantate pe orice mașină. Fiind interfață cu fir, nu are nici WiFi, nici Bluetooth.
Instalează întâi driverul FTDI și FORScan pe laptop, apoi conectează cablul la mufa OBD-II și la USB. Cu licența Standard, gratuită, ai citire, ștergere și date live; pentru configurări și PATS activează licența Extended, direct din FORScan.
Ce conține pachetul
- Cablu / interfață ELS27 (dispozitiv OBD-II pe USB)
- Manual de instalare
Accesoriile pot varia ușor de la un lot de fabricație la altul.
Întrebări frecvente
Funcționează cu FORScan?
Da, e făcut tocmai pentru FORScan pe Ford, Mazda, Lincoln și Mercury. Merge și cu ELMconfig, FoCCCus, ScanMaster ELM, FF2 sau ScanTool, în funcție de ce operațiune vrei să faci.
Am nevoie de un laptop?
Da. Nu are ecran, așa că se sprijină pe un calculator cu Windows unde e instalat FORScan. Legătura se face prin cablul USB; variantă wireless nu există.
Cu ce e mai bun decât un ELM327 ieftin?
Diferența stă în comutare: ELS27 sare singur între cele două rețele, pe când un adaptor de buget are un buton fizic și îți arată o singură magistrală o dată. Peste asta, cipul FTDI ține scrierile ferme, unde exemplarele slabe cedează.
Ce sunt HS-CAN și MS-CAN?
Sunt cele două rețele de comunicație ale mașinii. HS-CAN e cea rapidă, cu modulele principale; MS-CAN e mai lentă și ține pe Ford module de confort și caroserie. ELS27 trece singur între ele, ca FORScan să le vadă pe amândouă.
Pot programa chei sau face configurări?
Da, pe modelele suportate: programarea cheilor PATS și configurările As-Built se fac prin FORScan, dar cer licența Extended. Disponibilitatea exactă depinde de model, an și modulul vizat.
Este un tester de dealer?
Nu. E o interfață compatibilă FORScan, bună pentru diagnoză, service curent și configurare. Reprogramarea grea, de reprezentanță, se face doar cu sculele de fabrică Ford IDS și FDRS.
Pe ce Windows merge?
Pe Windows 7, 8 și 10, atât pe 32, cât și pe 64 de biți. Ai nevoie de driverul FTDI instalat și de FORScan.
