Kitul Launch X431 EV este o extensie profesională de diagnoză a bateriilor de tracțiune, nu o tabletă de sine stătătoare — se instalează pe un tester Launch X431 pe care îl ai deja, din familia PAD V, PAD VII, PRO5, PRO3 APEX sau PRO3S+ V5.0. Printr-un card de activare, deblochează pe tabletă citirea în profunzime a stării bateriei de tracțiune la mașinile electrice și hibride: stare de încărcare, stare de sănătate, tensiune pe fiecare celulă și temperatură pe fiecare modul. Vine cu conectori și cabluri dedicate pentru zeci de modele de baterii, plus un conector special pentru airbagul Tesla. Se adresează service-urilor care au deja un tester Launch profesional și vor să meargă mai adânc în diagnoza bateriei de înaltă tensiune decât permite un tester standard prin OBD-II.
Ce face Kitul Launch X431 EV
Diagnoză SoC și SoH pe pachetul de baterii
Citește starea de încărcare și starea de sănătate direct din BMS-ul de înaltă tensiune al vehiculului, ca să știi rapid cât mai are bateria din capacitatea inițială.
Date pe celulă și pe modul
Tensiune individuală și temperatură pentru fiecare modul din pachet — nu o singură valoare medie care ascunde o celulă slabă.
Trei moduri de conectare la pachet
Conector special non-standard, cabluri jumper dedicate pe model sau portul OBD-II de 16 pini, în funcție de ce cere arhitectura vehiculului.
23 de linii de testare, câte una pe model
Fiecare cablu e numerotat și dedicat unui pachet de baterii anume, ca să nu improvizezi o conexiune la o baterie de sute de volți.
Acoperă și utilaje grele
Pe lângă autoturisme, kitul lucrează și pe vehicule comerciale Heavy Duty — camioane și autobuze de la MAN, Scania, Volvo sau Sinotruk.
Rapoarte exportabile
Rezultatele testului de baterie se tipăresc sau se trimit pe email, gata pentru dosarul clientului.
Detalii tehnice
| Tip | Kit profesional de upgrade pentru diagnoza pachetului de baterii de înaltă tensiune la vehicule electrice și hibride — nu include tabletă, rulează pe un tester Launch X431 deja deținut |
|---|---|
| Compatibil cu tabletele | Launch X431 PAD V, PAD VII, PRO5, PRO3 V+ 5.0, PRO3 (PRO3S+ V5.0), PRO3 ACE, PRO3 APEX; tabletele PRO cu ecran de 10 inch, după actualizarea aplicației la ultima versiune |
| Activare | Card cu cod PIN de 24 de cifre, introdus în Mall-ul de software al tabletei (Software Store) |
| Conectare la pachetul de baterii | Conector special non-standard, cabluri jumper dedicate pe model sau OBD-II 16 pini, după caz |
| Conector diagnoză pachet baterii | 8 pini, compatibil cu ecosistemul X431 EV MAX |
| Adaptoare de control electric | 9 cabluri dedicate seriei X-431 PAD IV, fiecare cu numărul lui de identificare |
| Linii de testare baterii | 23 de cabluri, fiecare potrivit unui anumit model de pachet din nomenclatorul Launch |
| Rețea | Placă USB 2.0 Ethernet, cu cabluri de port rețea HSD 4 pini și 5 pini |
| Alimentare accesorii | Adaptor desktop 12V/4A, 48W |
| Cabluri de alimentare incluse | Standard UE, UK, Australia și SUA |
Ce diagnostichează kitul, funcție cu funcție
- Stare de încărcare (SoC) — procentul de energie rămasă în pachetul de baterii de tracțiune.
- Stare de sănătate (SoH) — cât capacitate reală mai are bateria față de starea inițială.
- Tensiune pe fiecare celulă — depistează celulele slabe sau dezechilibrate din pachet.
- Temperatură pe fiecare modul — semnalează supraîncălzirea localizată înainte să devină problemă.
- Numărul de module al pachetului — confirmă configurația reală a bateriei montate pe vehicul.
- Flux de date live al pachetului — urmărește parametrii bateriei în timp real, în timpul testului.
- Rapoarte de diagnoză — tipăribile sau trimise pe email, pentru arhivă sau predare către client.
- Conectare multiplă — prin conector special, cabluri jumper sau OBD-II 16 pini, în funcție de ce cere modelul de vehicul.
Cu ce tablete Launch funcționează
Kitul nu are ecran și nu diagnostichează nimic de unul singur. Are nevoie de o tabletă Launch X431 din familia PAD sau PRO, cu aplicația actualizată la ultima versiune. Pe carmedic.ro găsești tabletele compatibile: PAD V Elite, PAD 7 Elite, PRO5, PRO3 APEX și PRO3S+ V5.0.
Activare și acoperire
Kitul se activează cu cardul de 24 de cifre, din magazinul software al tabletei; abia după activare apar meniurile de diagnoză a bateriei. Include actualizări la cumpărare, reînnoibile ulterior prin abonament, pe măsură ce apar modele noi de vehicule electrice.
Lucrul cu bateria de înaltă tensiune
Conectorii speciali și cablurile jumper ale kitului ajung direct la pachetul de baterii al vehiculului, nu doar la portul OBD-II standard, iar pachetele EV/hibrid lucrează la tensiuni care pot depăși 400V.

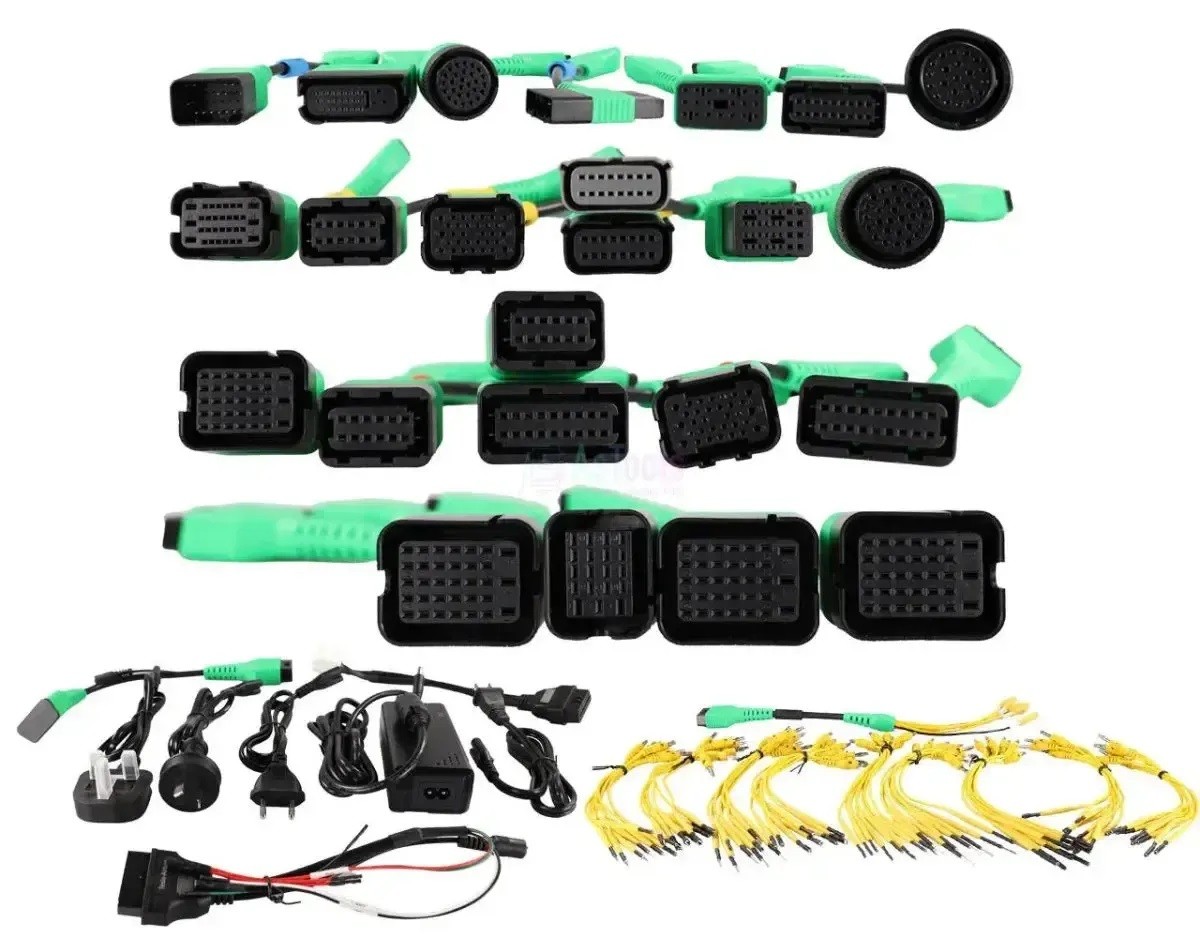

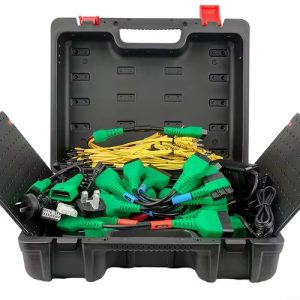

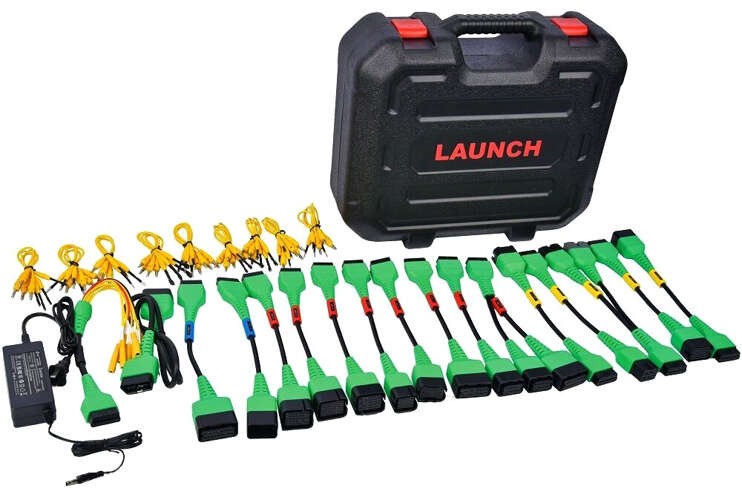

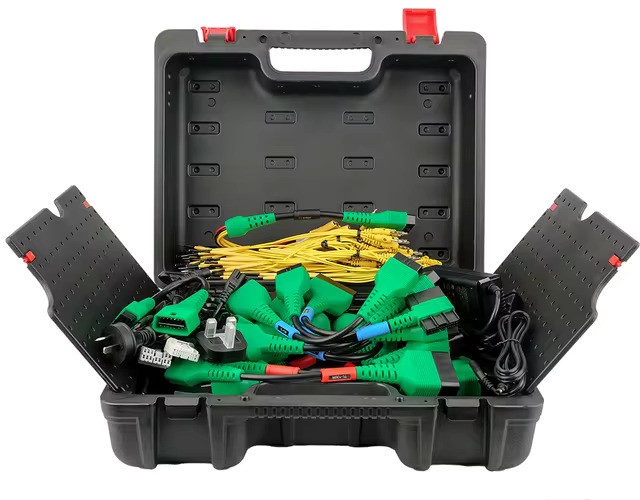

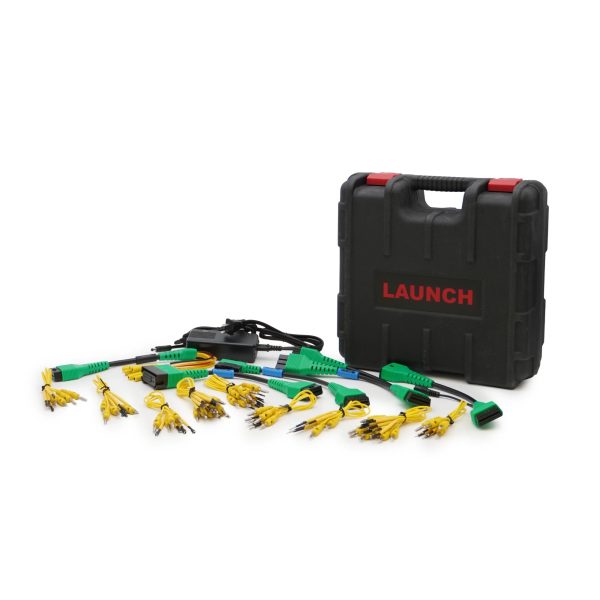

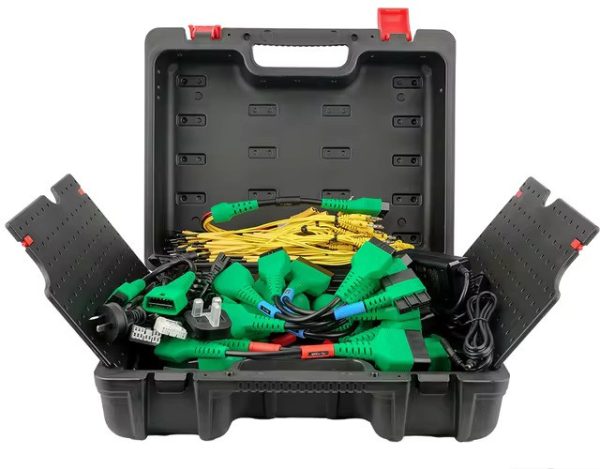

Ce conține pachetul
- Conector dedicat pentru airbagul modelelor Tesla
- Prelungitor OBD16 (tată și mamă), cu ramificație de cablu DC, pentru legătura la pachetul de baterii

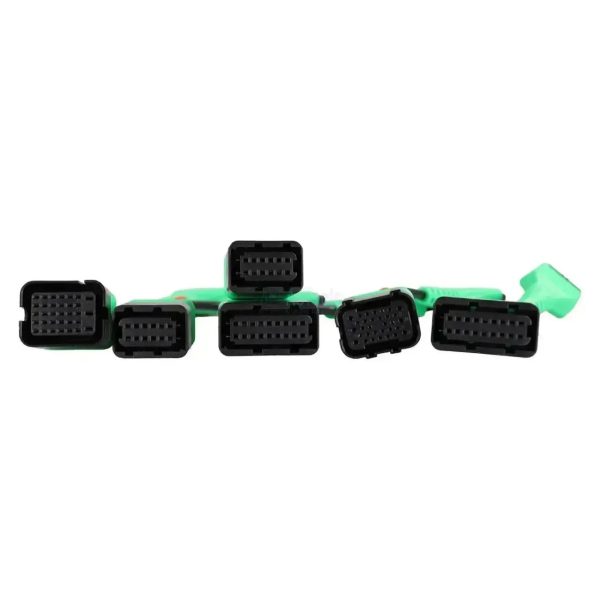

- Conector cu 8 pini pentru identificarea pachetului de baterii, folosit și în ecosistemul X431 EV MAX
- Set de 9 cabluri adaptor pentru controlul electric al seriei X-431 PAD IV, fiecare numerotat individual

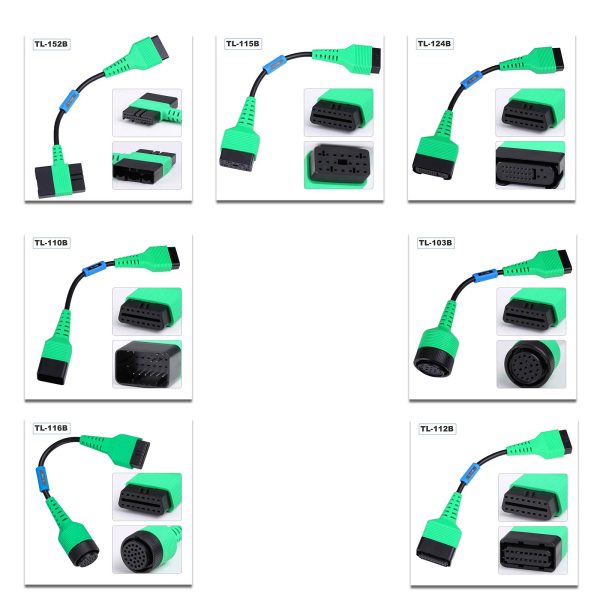

- 23 de cabluri-linie pentru testarea bateriei, câte unul pentru fiecare model din nomenclatorul Launch
- Cablu pentru portul de rețea, mufă plată cu 5 pini, 2 metri lungime
- Cablu pentru portul de rețea, mufă rotundă HSD cu 4 pini, 2 metri lungime
- Adaptor de rețea USB spre Ethernet
- Cablu de alimentare pentru priza britanică, 220V, compatibil PAD VII
- Cablu de alimentare pentru priza australiană, compatibil PAD VII
- Cablu de alimentare pentru priza europeană, 220V, compatibil PAD VII
- Alimentator de birou 12V/4A (48W), cu mufă DC de 5,5 mm
- Manual de utilizare, în configurație internațională
- Card de activare, cu cod PIN de 24 de cifre
