Launch X431 SensorBox S2-2 este modulul Launch de simulare și testare a senzorilor, cu funcție de tester de actuatori și de multimetru auto pe două canale. Se folosește în service-urile care fac diagnoză electrică și vor un răspuns clar la o singură întrebare: e de vină senzorul, cablajul sau calculatorul? În loc să schimbi piese la ghici, generezi un semnal cunoscut și urmărești cum reacționează sistemul. Face parte din gama Launch X431 și se leagă la un tester Launch compatibil.
SensorBox S2-2 este un accesoriu, nu un aparat de sine stătător. Se conectează prin USB la o tabletă sau un scaner Launch X431 compatibil (vândut separat), iar formele de undă și măsurătorile apar pe ecranul acestuia. Fără un tester Launch compatibil, modulul nu poate fi folosit.
Ce face Launch X431 SensorBox S2-2
Găsești vinovatul: senzor, fir sau ECU
Cu simularea de semnal hrănești calculatorul cu o valoare corectă și vezi dacă reacționează cum trebuie. Așa separi un senzor mort de un fir întrerupt sau de un ECU care nu mai citește intrarea.
Simulează semnale de senzori
Reproduce semnalul unui senzor fără să schimbi piesa — tensiune constantă, o anumită frecvență sau o formă de undă aleasă de tine. ECU-ul primește intrarea și îți arată dacă își ajustează parametrii.
Testează actuatori
Trimite semnale de comandă către actuatori, de la motorul de ralanti la electrovalva EGR, ca să verifici dacă piesa se mișcă și dacă sistemul răspunde.
Multimetru auto la bord
Măsoară rezistență, tensiune continuă și alternativă, capacitanță, plus test de diodă și de continuitate. Ai un multimetru în același modul, fără să scoți alt aparat din trusă.
Forme de undă, inclusiv desenate de tine
Lucrează cu forme de undă predefinite, dar și cu unele introduse manual, punct cu punct. Modul Timing e pentru semnalele unde contează sincronizarea.
Două canale, un singur modul
Cele două canale, CH1 și CH2, îți dau funcții de tip osciloscop pentru urmărirea și simularea semnalelor. Modulul se alimentează chiar prin USB, de la testerul Launch.
Detalii tehnice
| Tip | Simulator și tester de senzori, tester de actuatori și multimetru auto — modul add-on din gama X431 |
|---|---|
| Canale | 2 (CH1 / CH2) |
| Precizie | 1% |
| Simulare tensiune / amplitudine | 0–20 V |
| Curent maxim la simulare | 20 mA (ieșire alimentată din baterie) |
| Ieșire pentru sarcini | Până la 2 A cu alimentare externă (solenoizi, bobină de aprindere) |
| Frecvență semnal dreptunghiular | 0–15 kHz |
| Factor de umplere (duty cycle) | 0–100% |
| Frecvență predefinită | 0–20 kHz |
| Multimetru — rezistență | 0 Ω – 40 MΩ |
| Multimetru — tensiune | DC și AC, 0–700 V |
| Multimetru — capacitanță | 0 – 100 µF (măsurare până la 30 s) |
| Multimetru — diodă și continuitate | Da (continuitate sub 30 Ω) |

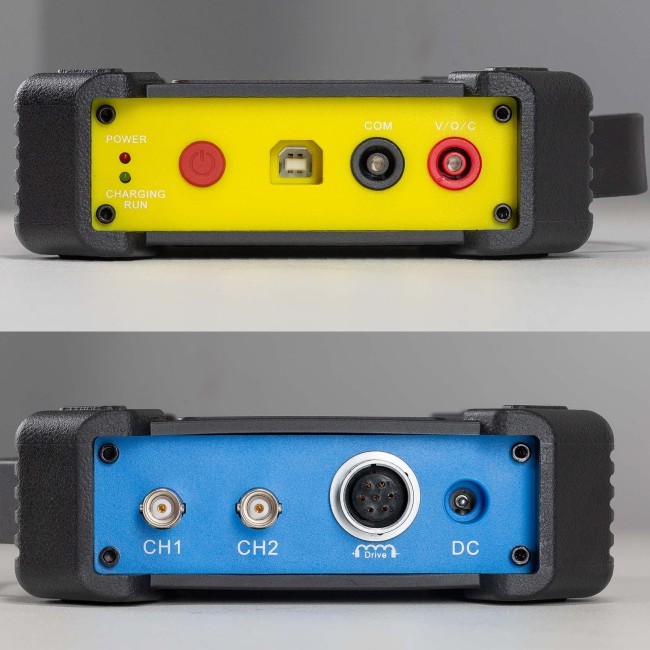

| Interfață fizică | Borne COM și V/Ω/C, intrări CH1/CH2, interfață de 7 pini, buton Power, indicatoare de stare |
| Conectare la tester | USB 2.0 Type-B, cu alimentare / încărcare 5V |
| Temperatură de operare / stocare | 0–50°C / −30–70°C |
| Certificări | CE, FCC, RoHS |
Funcțiile din meniu
- Sensor — simulează semnalele care intră în sistemele de control, ca ECU-ul să-și ajusteze funcționarea după semnalul primit.
- Actuator — comandă și evaluează starea actuatorilor, de exemplu motorul de ralanti sau electrovalva EGR.
- Defined waveform — pornește de la forme de undă gata pregătite, pentru testări rapide.
- Drawn waveform — desenezi manual forma de undă, punct cu punct, pentru simulări pe care nu le găsești în listă.
- Timing waveform — lucrează cu semnalele la care sincronizarea este relevantă.
- Multimeter — măsurători electrice: tensiune DC și AC, rezistență, capacitanță, diodă și continuitate.
- System settings — setările modulului.
Compatibilitate și mod de lucru
SensorBox S2-2 se conectează prin USB la un tester Launch X431 compatibil, iar meniurile apar în aplicația acestuia. Sursele Launch menționează modele precum PAD VII, PAD V, PRO5, PROS și PRO3 APEX, însă ce anume merge și ce funcții apar țin de modelul de tester și de versiunea de software instalată. La probleme intermitente e cel mai valoros: repeți același semnal, în aceleași condiții, până prinzi defectul care apare rar.
Dacă ai nevoie și de tableta pe care rulează, modele compatibile uzuale sunt Launch X431 PRO3 APEX sau PRO5. Confirmă întotdeauna suportul pentru SensorBox pe modelul tău înainte de comandă.

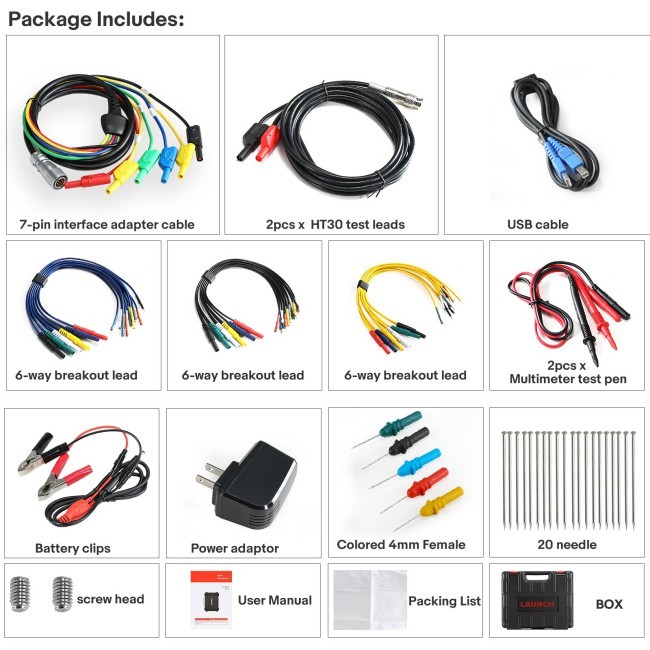

Ce conține pachetul
- Modulul Launch X431 SensorBox S2-2
- Cablu USB 2.0 Type-B pentru conectarea la testerul X431
- Cabluri și borne de măsurare pentru multimetru și sonde pentru canale
Dotarea exactă a cablurilor și a sondelor poate diferi ușor între loturi.
Întrebări frecvente
SensorBox S2-2 funcționează singur, fără tester?
Nu. Este un accesoriu care se conectează prin USB la un tester Launch X431 compatibil. Rezultatele se afișează pe ecranul testerului, nu are ecran propriu.
Cu ce testere Launch este compatibil?
Cu tablete și scanere din gama X431 — sursele Launch menționează PAD VII, PAD V, PRO5, PROS și PRO3 APEX, printre altele. Ce funcții apar depinde de modelul de tester și de versiunea de software, așa că merită confirmată înainte de comandă.
Câte canale are?
Are 2 canale, CH1 și CH2. Cu ele poți urmări și simula semnale în paralel, cu funcții de tip osciloscop.
Ce pot testa cu el?
Senzori, actuatori și circuite electrice. Poți simula un semnal de senzor și vedea răspunsul ECU-ului, poți comanda un actuator sau poți măsura direct, ca la multimetru.
Se poate folosi ca multimetru?
Da. Măsoară tensiune continuă și alternativă până la 700 V, rezistență până la 40 MΩ, capacitanță până la 100 µF, plus test de diodă și de continuitate.
Este un osciloscop de laborator?
Nu. Este un simulator și tester de senzori cu funcții de tip osciloscop pe 2 canale, gândit pentru diagnoza auto — nu un osciloscop general de bancă.
La ce ajută cel mai mult?
La izolarea rapidă a cauzei, ca să nu mai schimbi piese la întâmplare, și la defectele intermitente, unde poți repeta același test controlat de câte ori e nevoie.
