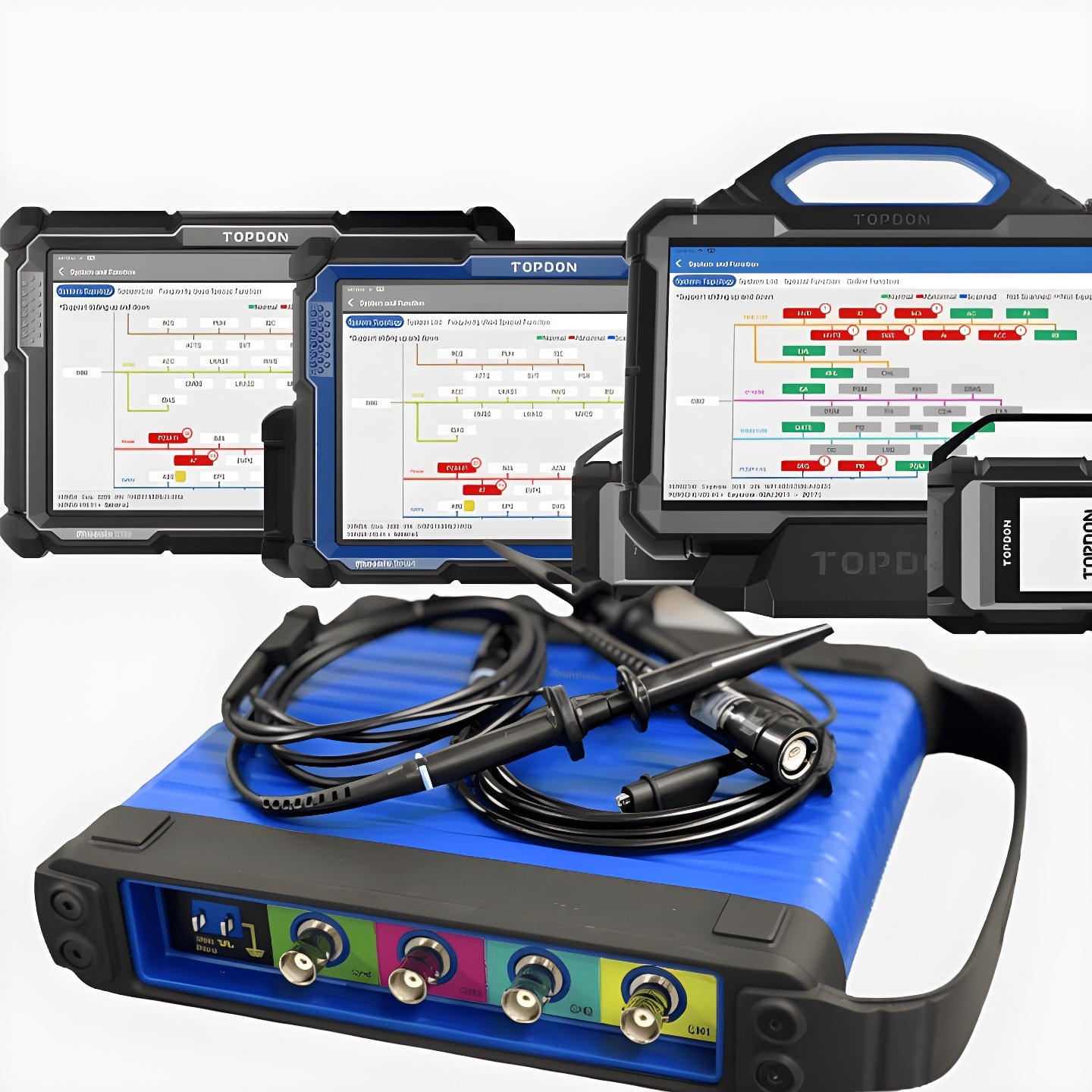

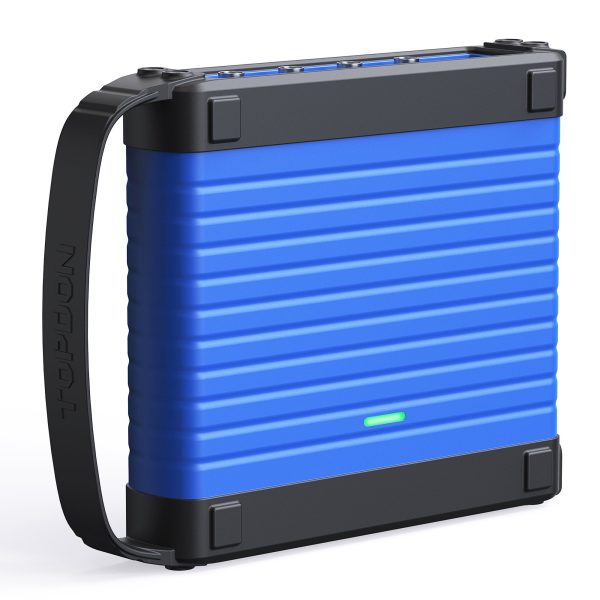

TOPDON Phoenix Scope este un osciloscop auto cu 4 canale, adică aparatul care îți arată semnalul electric așa cum arată el cu adevărat, nu doar codul pe care îl scoate calculatorul. Are 100 MHz lățime de bandă, eșantionare de până la 1 GSa/s și 50M adâncime de memorie, așa că poate înregistra minute întregi și te poate lăsa apoi să te apropii pe o microsecundă de detaliu. Se leagă prin USB la o tabletă de diagnoză TOPDON din seria Phoenix, care îi ține ecranul și aplicația. Aici lucrezi altfel decât la citirea de erori: urmărești forme de undă de la senzori, injectoare, bobine sau de pe magistrala CAN și tragi concluzia singur.
Ce face TOPDON Phoenix Scope
Prinde ce nu aprinde niciun cod
Un contact care crapă la vibrație, un senzor care pierde un impuls, o masă slabă — toate se văd în forma semnalului, dar rareori ajung să seteze o eroare. Aici începe treaba osciloscopului.
Patru canale, puse cap la cap
Poți urmări simultan patru semnale și le poți compara pe același ecran: arbore cotit față de ax came, comandă de la calculator față de răspunsul actuatorului, două injectoare unul lângă altul.
100 MHz și până la 1 GSa/s
Banda largă și eșantionarea rapidă înseamnă că vârfurile scurte nu se pierd între două puncte de măsură. Pe un singur canal ai 1 GSa/s, pe două 500 MS/s, pe toate patru 250 MS/s.
Memorie de 50M și zoom pe două zone
Sus vezi întreaga captură, jos detaliul mărit din zona aleasă. Înregistrezi o secvență lungă, apoi cauți în ea, fără să pierzi rezoluția — așa ajungi de două ori mai repede la momentul defectului.
Decodare CAN și LIN
Semnalul de pe magistrală nu rămâne un desen: aparatul îl traduce în cadre, ca să vezi ce module vorbesc și unde se rupe comunicația.
23 de măsurători automate și matematică pe undă
Amplitudinea, frecvența, perioada, factorul de umplere sau timpii de front se calculează singure. Poți aduna ori scădea două canale și poți trece pe FFT când te interesează frecvențele din semnal.
Detalii tehnice
| Tip | Osciloscop auto cu 4 canale, periferic pentru tabletele de diagnoză TOPDON Phoenix |
|---|---|

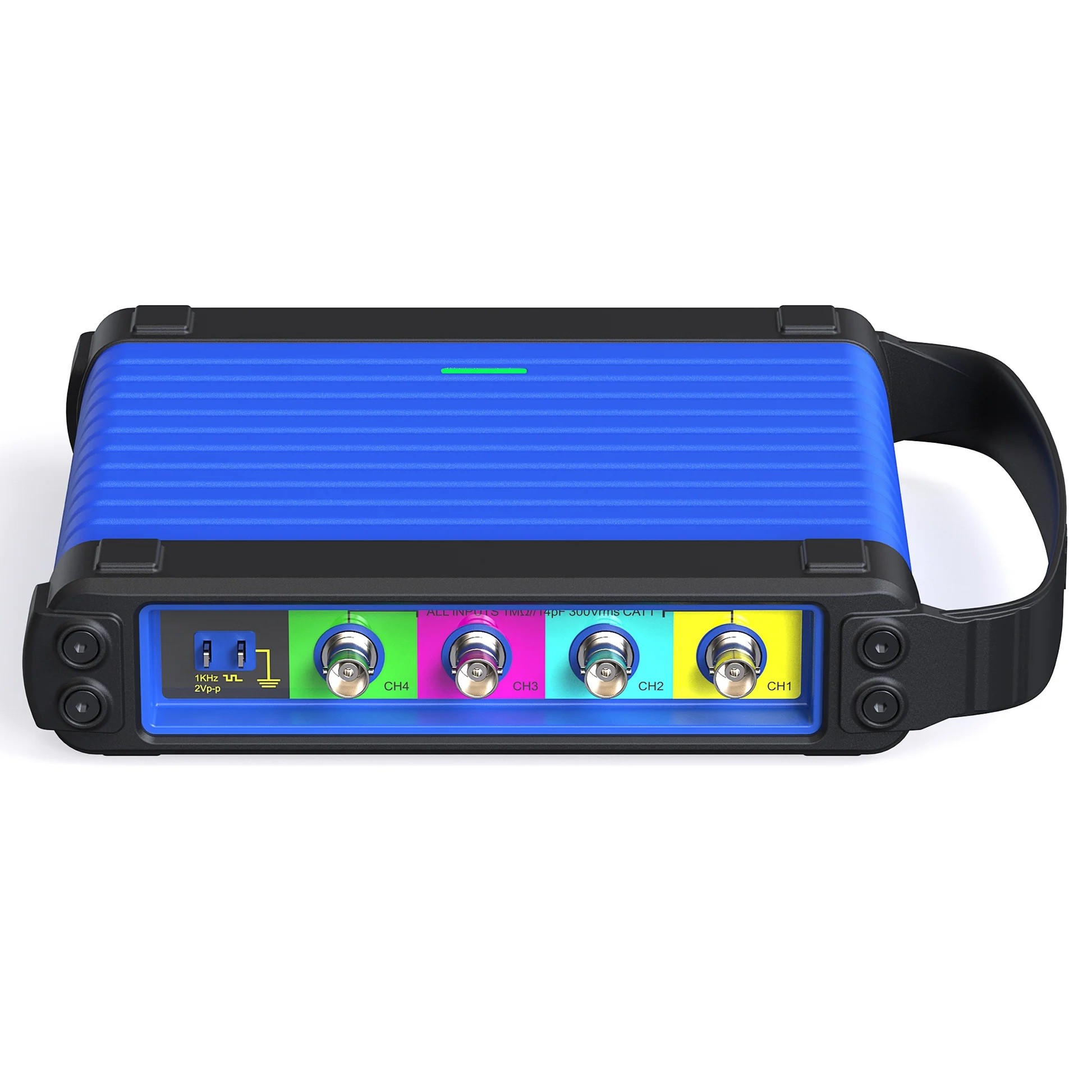

| Număr de canale | 4, cu intrări BNC |
| Lățime de bandă | 100 MHz |
| Rată de eșantionare | Până la 1 GSa/s pe un canal; 500 MS/s pe două canale; 250 MS/s pe patru canale |
| Adâncime de memorie | 50M, partajată între cele 4 canale; setări Auto, 10K, 100K, 1M, 10M |
| Rezoluție verticală | 8 biți |
| Interval vertical | 5 mV – 10 V, cu precizie de ±3% |
| Offset vertical | Sondă X1 sub 500 mV/div: ±2,5 V; sondă X1 de la 500 mV/div în sus: ±120 V |
| Impedanță de intrare | 1 MΩ ±1,5% |
| Timp de creștere | Sub 3,5 ns, valoare tipică |
| Cuplaj canal | DC și AC, cu funcție de inversare |
| Declanșare | Pe front și pe lățime de impuls; moduri normal, automat și secvență unică |
| Funcții matematice | Operații între două forme de undă și FFT |
| Decodare magistrale | CAN și LIN |
| Precizie bază de timp | 20 ppm, valoare tipică la +25 °C |
| Măsurători automate | 23 de tipuri |

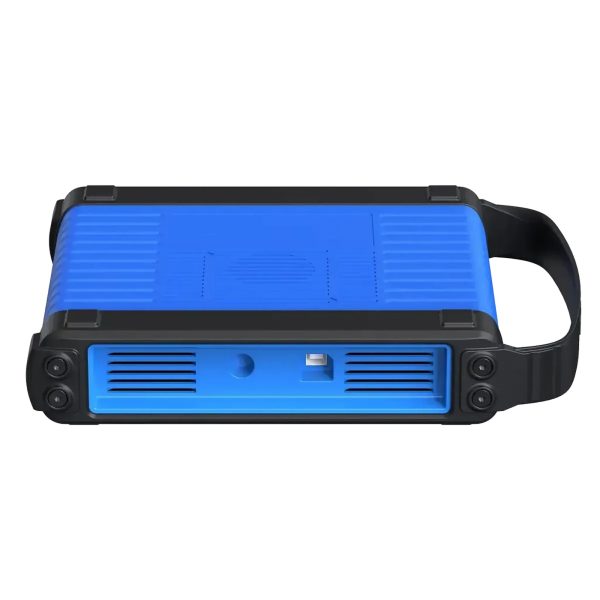

| Alimentare și conectare | Port USB și port DC; se leagă prin USB la tableta Phoenix, cu cablul inclus |
| Ecran propriu | Nu are — formele de undă apar pe ecranul tabletei de diagnoză |
Ce poți testa cu el
- Circuite și cablaje — vezi întreruperile, rezistențele parazite și căderile de tensiune sub sarcină, acolo unde multimetrul îți arată o valoare frumoasă și mașina tot nu merge.
- Senzori de turație și de fază — semnalul de la arborele cotit și de la axul cu came, inductiv sau Hall, cu dintele lipsit de pe roata dințată la locul lui sau nu.
- Senzori de sarcină și de amestec — MAP, MAF, clapetă, sonde lambda; forma semnalului spune mai mult decât valoarea afișată în date live.
- Senzori ABS — semnal curat pe toate roțile sau amplitudine care scade la o anumită viteză.
- Injectoare — vârful de deschidere, palierul de menținere, momentul închiderii; diferențele între cilindri sar în ochi.
- Aprindere primară și secundară — evaluezi bobina și bujia după linia de ardere.
- Actuatoare — electrovalve, motoare pas cu pas, relee: verifici comanda și ce răspunde piesa.
- Comunicație CAN și LIN — captezi magistrala și o decodezi în cadre, pentru problemele de rețea între calculatoare.
- Compresie relativă — din curentul absorbit la demaror îți faci o idee despre starea mecanică a cilindrilor, folosind o clemă de curent.
- Ondulația alternatorului — o diodă arsă în punte se vede imediat în forma tensiunii de încărcare.
- Teste combinate — mai multe semnale corelate pe canale diferite, în aceeași captură.
- Înregistrare și redare — salvezi forma de undă cu o atingere, o redai și o compari cu o măsurătoare de referință de pe altă mașină.
Osciloscop, nu cititor de coduri
Diferența e simplă și merită spusă direct. Un tester îți dă codul de eroare și valorile pe care i le raportează calculatorul; osciloscopul îți arată tensiunea reală de pe fir, cu tot ce se întâmplă între două citiri. Pe defectele „clasice”, testerul e mai rapid. Pe cele care apar o dată la zece porniri, pe cablajele roase, pe injectorul care se deschide cu întârziere sau pe modulul care perturbă magistrala, semnalul e singurul care spune adevărul. Cursoarele orizontale și verticale lucrează independent, cu funcție de evidențiere, iar setările tale preferate se salvează ca fișiere de configurare, ca să nu reglezi tot de la capăt la fiecare mașină.
Phoenix Scope nu funcționează singur. Are nevoie de o tabletă de diagnoză TOPDON din seria Phoenix — Max, Smart, Elite, Remote, Plus, Plus 2, Lite 2 sau Lite 3 — care nu este inclusă în pachet. Nu are ecran, procesor sau aplicație proprie.
Accesoriile de măsură specializate se comandă separat: adaptorul atenuator 20:1, clema de curent, clema de aprindere, sondele de multimetru și baghetele de semnal. Fără clemă de curent nu poți face, de exemplu, test de compresie relativă. Și încă ceva, onest: un osciloscop nu dă verdicte. Îți livrează date brute, iar interpretarea formelor de undă se învață — dacă pornești de la zero, socotește și timpul ăsta.
Tabletele compatibile le găsești pe pagina TOPDON: Phoenix Max, Phoenix Smart, Phoenix Elite sau Phoenix Lite 3. Nu ești sigur că modelul tău suportă osciloscopul? Întreabă-ne înainte de comandă.
Ce conține pachetul
- Osciloscopul Phoenix Scope
- Cablu USB pentru conectarea la tableta Phoenix
- Cablu de test BNC la 4 mm
- Ansamblu de sonde
- Set de pini pentru măsurare din spatele conectorilor
- Cleme crocodil, 4 roșii și 4 negre
- Ghid de pornire rapidă și manual de utilizare
Tableta de diagnoză nu este inclusă, iar dotarea poate diferi ușor între loturi.
Întrebări frecvente
Merge fără tabletă TOPDON?
Nu. Este un periferic: se conectează prin USB la o tabletă de diagnoză din seria Phoenix, care rulează aplicația și afișează formele de undă. Modelele compatibile sunt Phoenix Max, Smart, Elite, Remote, Plus, Plus 2, Lite 2 și Lite 3.
Ce rată de eșantionare am dacă folosesc toate canalele?
250 MS/s când lucrezi pe patru canale, 500 MS/s pe două și 1 GSa/s dacă folosești unul singur. Memoria de 50M se împarte tot între canalele active.
Cu ce e mai bun decât un tester de diagnoză obișnuit?
Nu e mai bun, e altceva. Testerul citește ce raportează calculatorul, osciloscopul măsoară tensiunea de pe fir. Pentru defecte care nu setează cod, pentru cablaje și pentru probleme de comunicație, semnalul e singurul care îți dă răspunsul.
Pot face test de compresie relativă?
Da, urmărind curentul absorbit de demaror, dar ai nevoie de o clemă de curent. Nu vine în pachetul standard, se comandă separat.
Decodează magistrala CAN?
Da, CAN și LIN. Vezi atât forma semnalului de pe cele două fire, cât și cadrele decodate, ceea ce ajută la modulele care perturbă rețeaua sau la comunicația care cade intermitent.
Ce accesorii îmi mai trebuie?
Depinde de măsurători. Pentru tensiuni mari ai nevoie de adaptorul 20:1, pentru curenți de clema de curent, pentru aprindere de clema dedicată, iar pentru măsurători punctuale de sonde de multimetru sau baghete de semnal. Toate sunt opționale.
Se pot salva și compara formele de undă?
Da. Salvezi captura cu o singură atingere, o redai ulterior și o poți suprapune peste o măsurătoare de referință de pe alt canal. Setările folosite des se păstrează ca fișiere de configurare.
