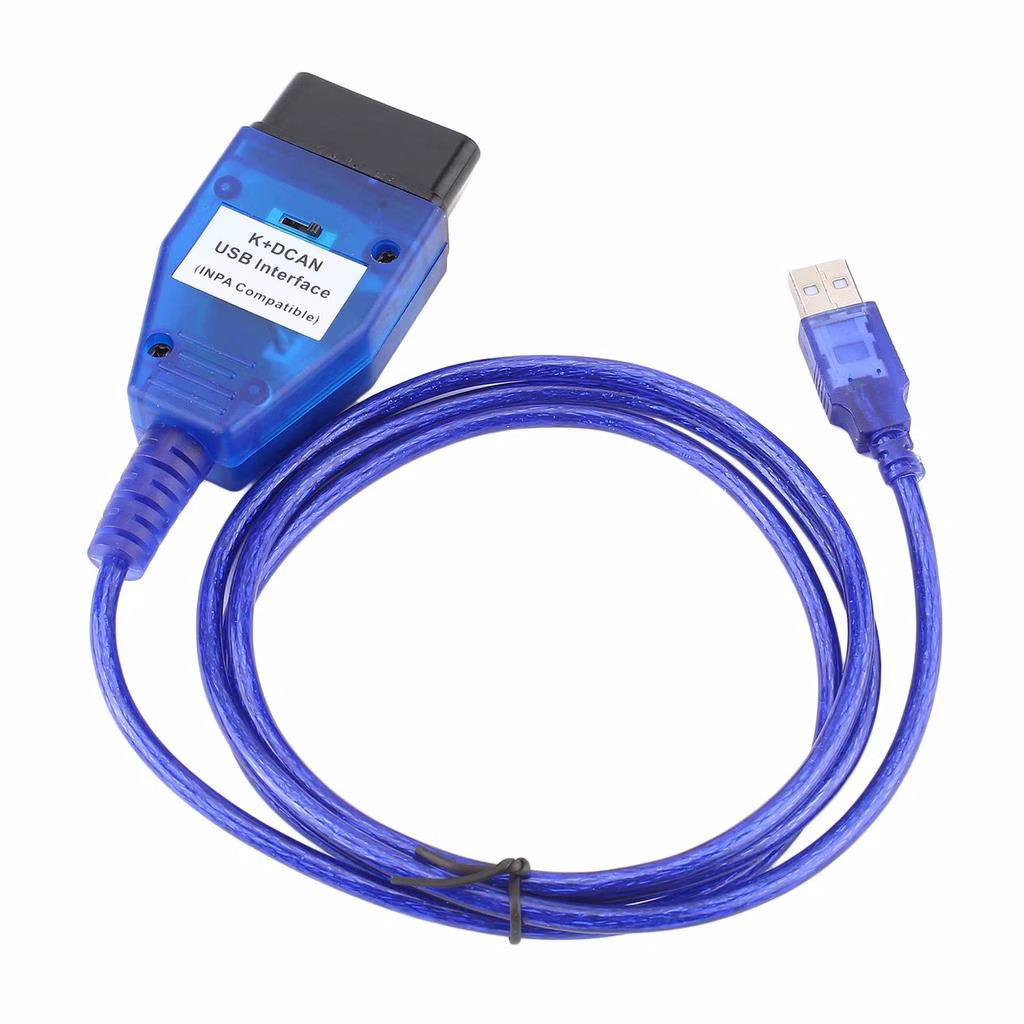

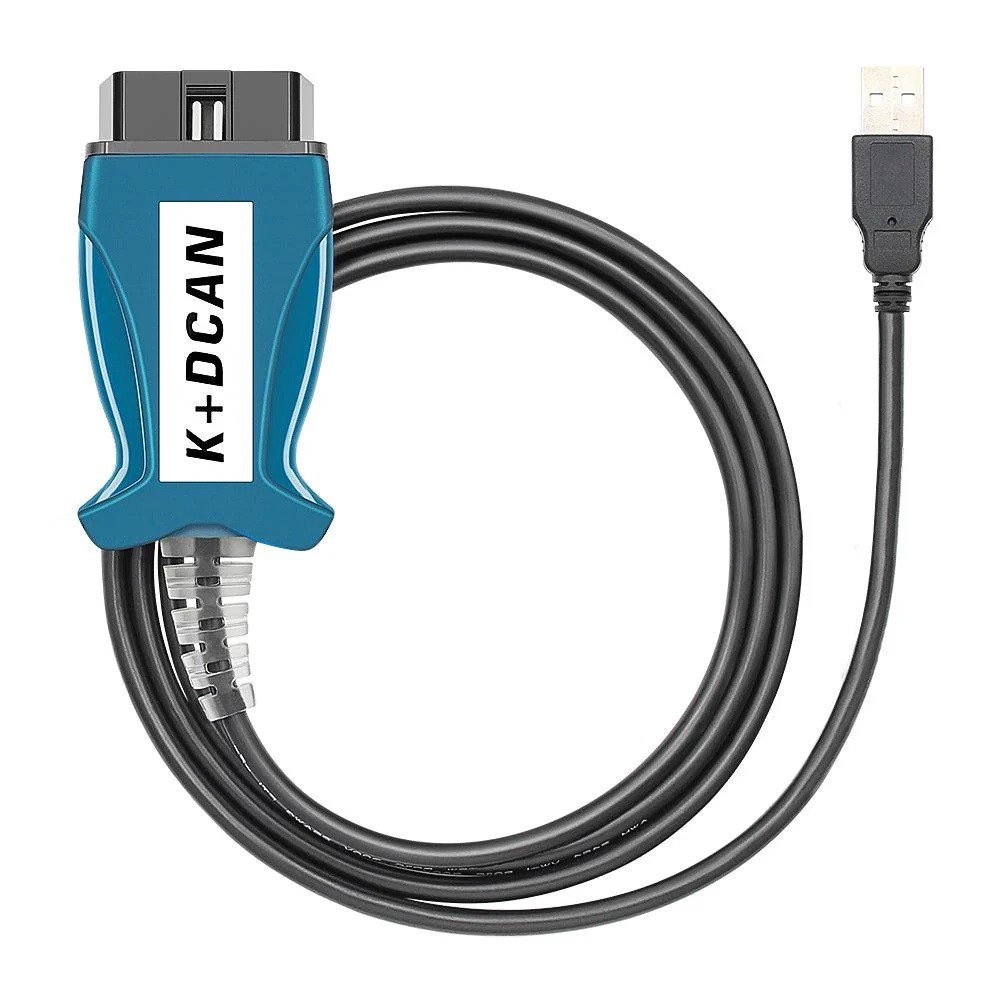

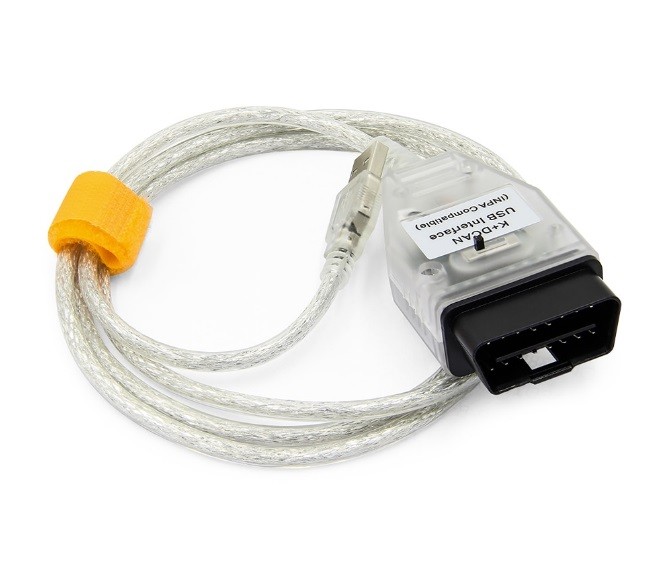

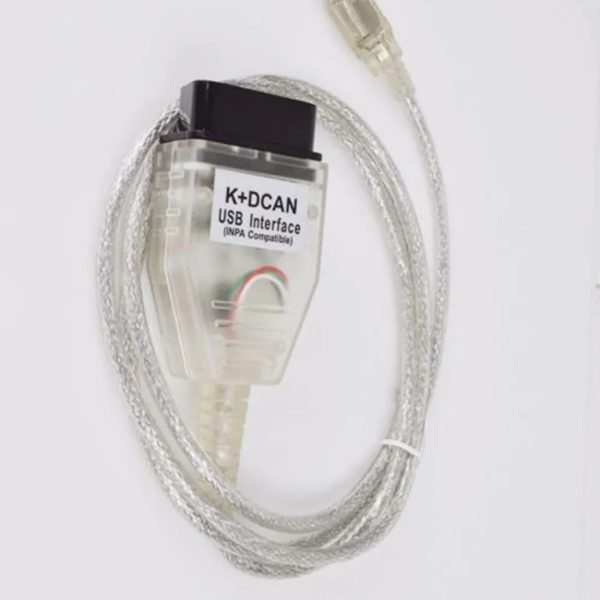

Cablul de diagnoză K+DCAN pentru BMW și Mini transformă un laptop Windows într-un instrument de codare și diagnoză de nivel dealer pentru seria E și pentru Mini R (R50–R61). Hardware-ul e simplu: o mufă OBD-II, un cablu USB și un comutator. Forța vine din suita de programe BMW pe care o rulează — NCS Expert pentru codare, ISTA-D / Rheingold pentru diagnoză ghidată, WinKFP pentru unitățile de control. De aici pornești retrofit-uri, personalizări și sincronizări pe care un scaner obișnuit nici nu le vede.
Interfața e aftermarket și terță (cip FTDI FT232RL), nu ICOM-ul oficial al BMW. Ea rulează programele proprii ale BMW — NCS Expert, ISTA-D/Rheingold, Ediabas — pe calculatorul tău, pentru codare și diagnoză offline pe generațiile compatibile. Seriile F și primele G păstrează D-CAN pe portul OBD, așa că diagnoza și codarea rămân posibile și acolo cu software-ul potrivit; G-urile recente comunică însă pe Ethernet/DoIP și cer un cablu ENET. Programarea de firmware la nivel de constructor rămâne domeniul ICOM-ului.
Ce face cablul K+DCAN
Suita completă de codare BMW
Rulează NCS Expert și NCS Dummy pentru codare, ISTA-D/Rheingold pentru diagnoză pas cu pas și WinKFP pentru module. E setul cu care se lucrează serios pe generația E.
Acoperă și Mini R, nu doar BMW
Toată gama Mini R-series intră aici — de la R50 și R53 până la R56, R60 Countryman și R61. Puține cabluri ieftine spun clar că prind și Mini-ul; ăsta o face.
Sincronizare EWS-DME
Refaci legătura dintre imobilizator și unitatea motor după ce ai schimbat un DME sau un modul EWS. Fără sincronizare, mașina pornește și se oprește imediat.
Retrofit și personalizări
Cu NCS Expert activezi lumini de zi, memorarea scaunelor, semnalul sonor la închidere și alte opțiuni ascunse din fabrică pe modulele care le suportă.
Un cablu pentru toată era E
Comutatorul K-line / D-CAN acoperă și șasiurile vechi (K-line, până spre 2007), și pe cele târzii (D-CAN, până spre 2018). Nu-ți trebuie două cabluri diferite.
Onest despre seriile F și G
Terenul sigur e seria E și Mini R — acolo cablul face totul. Pe F și pe primele G (un G01 din 2018, de pildă) D-CAN încă răspunde pe priza OBD, deci se lucrează cu aplicația corectă. La G-urile mai noi comunicarea a trecut pe Ethernet, iar acolo îți trebuie ENET.
Detalii tehnice
| Tip | Interfață/cablu de diagnoză OBD-II (USB) K+DCAN pentru BMW și Mini; necesită PC Windows cu software-ul BMW, nu e tester autonom |
|---|---|
| Sistem de operare (PC gazdă) | Windows 7 sau 10 pe 64 de biți, conform indicației producătorului; software-ul BMW rulează și pe XP/8 |
| Cip de comunicație | FTDI FT232RL — convertor USB-serial; necesită driverul FTDI VCP (port COM virtual) |
| Protocoale | K-line (ISO 9141 / BMW DS2) pentru seria E până în ~2007; D-CAN (ISO 15765) pentru ~2007–2018. NU suportă Ethernet/DoIP |
| Comutator | Switch pe carcasă pentru comutarea între modul K-line și modul D-CAN, în funcție de vârsta șasiului |
| Cerințe PC gazdă | Procesor minim Intel i3, cel puțin 4 GB RAM, minimum 150 GB stocare (SSD sau HDD), Windows 7/10 pe 64 de biți |
| Conectori | USB spre PC, mufă OBD-II 16 pini spre vehicul |
| Alimentare | 12 V din mufa OBD-II a vehiculului și din portul USB al calculatorului |
| Culoare | Disponibil în mai multe culori, fără diferențe de performanță sau de funcții — variază doar culoarea |
| Ecran | Nu are — diagnoza se afișează pe ecranul PC-ului |
Funcții de diagnoză și codare
- Citire coduri de eroare — pe toate sistemele, de la motor la modulele de confort; softul îți arată codul cu descriere, tu decizi ce urmărești.
- Ștergere coduri de eroare — cureți memoria de erori după ce ai rezolvat cauza, ca martorul să nu se reaprindă degeaba.
- Resetare intervale de service — repornești contoarele de revizie pe modelele E, după schimbul de consumabile.
- Citire parametri în timp real — valorile din senzori, afișate live pe laptop, utile când defectul apare intermitent.
- Sincronizare EWS-DME — potrivești sistemul de securitate cu unitatea motor după înlocuiri de module, ca mașina să pornească normal.
- Codare ECU și personalizare (NCS Expert) — DRL, memorarea scaunelor, semnalul sonor la închidere și alte opțiuni permise de producător.
- Teste pe module și componente electrice — acționezi actuatoare și verifici circuite pe fiecare unitate, la depistarea unui contact prost.
- Diagnoză sistem de frânare (ABS, DSC) — citești defectele modulului de frânare și verifici senzorii aferenți.
- Verificare airbag (SRS) — vezi erorile din modulul airbag și le ștergi după înlocuirea unei componente.
- Climatizare — verifici și resetezi sistemul de climatizare când clapetele sau senzorii dau rateuri.
- Testare senzori — parcare, temperatură, presiune — confirmi dacă semnalul ajunge corect la calculator.
- Funcții de confort — activezi și verifici geamuri, oglinzi și memorarea poziției scaunelor.
- Sistem de iluminare — testezi faruri, lumini de zi și semnalizare pe modulele care le gestionează.
- Tracțiune și stabilitate (DSC, DTC) — diagnoza sistemelor care țin mașina pe traiectorie.
- Unități de control motor (DME / DDE) — accesezi calculatorul de benzină sau diesel pentru citiri și adaptări.
Pe ce modele merge
Cablul acoperă BMW seria E (aproximativ 1996–2018 după șasiu: E36, E38, E39, E46, E60/E61, E63/E64, E65/E66, E70, E81/E82/E87/E88, E83, E85/E86/E89, E90/E91/E92/E93 și derivatele X și Z) și Mini R-series (R50–R61, aproximativ 2001–2016). Modul K-line pentru mașinile fabricate până în ~03/2007, modul D-CAN pentru cele de după.
Promisiunile de tip „seriile E, F, G, H, până în 2020″ cer o nuanță. Acoperirea completă, garantată, o ai pe seria E și Mini R. Pe F și pe primele G diagnoza și codarea funcționează cu software-ul potrivit — D-CAN e încă activ pe portul OBD la aceste modele, iar rezultatul variază după model și an. G-urile recente comunică doar pe Ethernet și cer ENET cu E-Sys. Iar „seria H” nici nu există în nomenclatura BMW.
Ce nu face
Cablul face diagnoză și codare (NCS Expert) pe seria E, dar nu programare/flash de firmware la nivel de fabrică — reflash-ul real este treaba ICOM-ului și a E-Sys. Nu e nici tester autonom: are nevoie obligatoriu de un laptop Windows cu software-ul BMW instalat și configurat. Pentru cineva la primul contact, configurarea softului cere puțină răbdare.
Cerințele de i3, 4 GB RAM și 150 GB spațiu privesc laptopul pe care rulează programele BMW, nu cablul în sine. Laptopul și software-ul nu sunt incluse.
Pe seriile F și G, multe lucrări trec prin Ethernet: acolo alegi, după model și operațiune, cablul ENET sau o interfață care acoperă seriile E, F și G. Vezi toate testerele auto pentru BMW și MINI.
Ce conține pachetul
- Interfața/cablul de diagnoză K+DCAN (OBD-II ↔ USB), cu comutator K-line / D-CAN
- Instrucțiuni de instalare
Produsul e disponibil în mai multe culori, fără diferențe de performanță; conținutul poate varia ușor între loturi.
Întrebări frecvente
Acoperă seriile F și G?
În bună parte, da. Complet și garantat acoperă seria E și Mini R. Pe F și pe primele G se fac diagnoză și codare cu software-ul potrivit, pentru că aceste modele mai au D-CAN activ pe priza OBD; depinde însă de model, an și aplicație. G-urile recente au trecut pe Ethernet — pentru ele îți trebuie un cablu ENET cu E-Sys.
Merge pe Mini?
Da, pe toată gama Mini R-series: R50, R52, R53, R55, R56, R57, R58, R59, R60 și R61, fabricate cam între 2001 și 2016. Diagnoza și codarea se fac cu același software BMW/Mini.
Ce pot coda cu NCS Expert?
Personalizări și retrofit-uri pe modulele care le permit: lumini de zi, memorarea scaunelor, semnal sonor la închidere, comportamentul luminilor și alte opțiuni de fabrică. Se codează offline, pe seria E și pe Mini R.
Ce e sincronizarea EWS-DME și când o folosesc?
E procedura prin care sistemul de securitate (EWS) și unitatea motor (DME) se recunosc reciproc. O folosești după ce ai schimbat unul dintre module — altfel motorul pornește și se oprește imediat, pentru că imobilizatorul nu validează.
Pot reprograma sau flasha firmware-ul cu el?
Codare, da — cu NCS Expert, pe seria E. Reprogramarea completă de firmware la nivel de constructor, nu; aceea rămâne treaba ICOM-ului și a E-Sys. Cablul e făcut pentru diagnoză și codare, nu pentru reflash de producție.
De ce se vinde în mai multe culori?
Diferă doar culoarea carcasei. Performanța, cipul și funcțiile sunt aceleași indiferent de culoarea pe care o primești.
Este interfața oficială BMW?
Nu. E o interfață aftermarket, terță, pe cip FTDI FT232RL — nu ICOM-ul oficial al BMW. Rulează programele proprii ale BMW (NCS Expert, ISTA-D/Rheingold, Ediabas) pe laptopul tău pentru diagnoză și codare offline pe seria E și Mini R. Nu face programarea online, la nivel de fabrică, care rămâne a ICOM-ului oficial.
