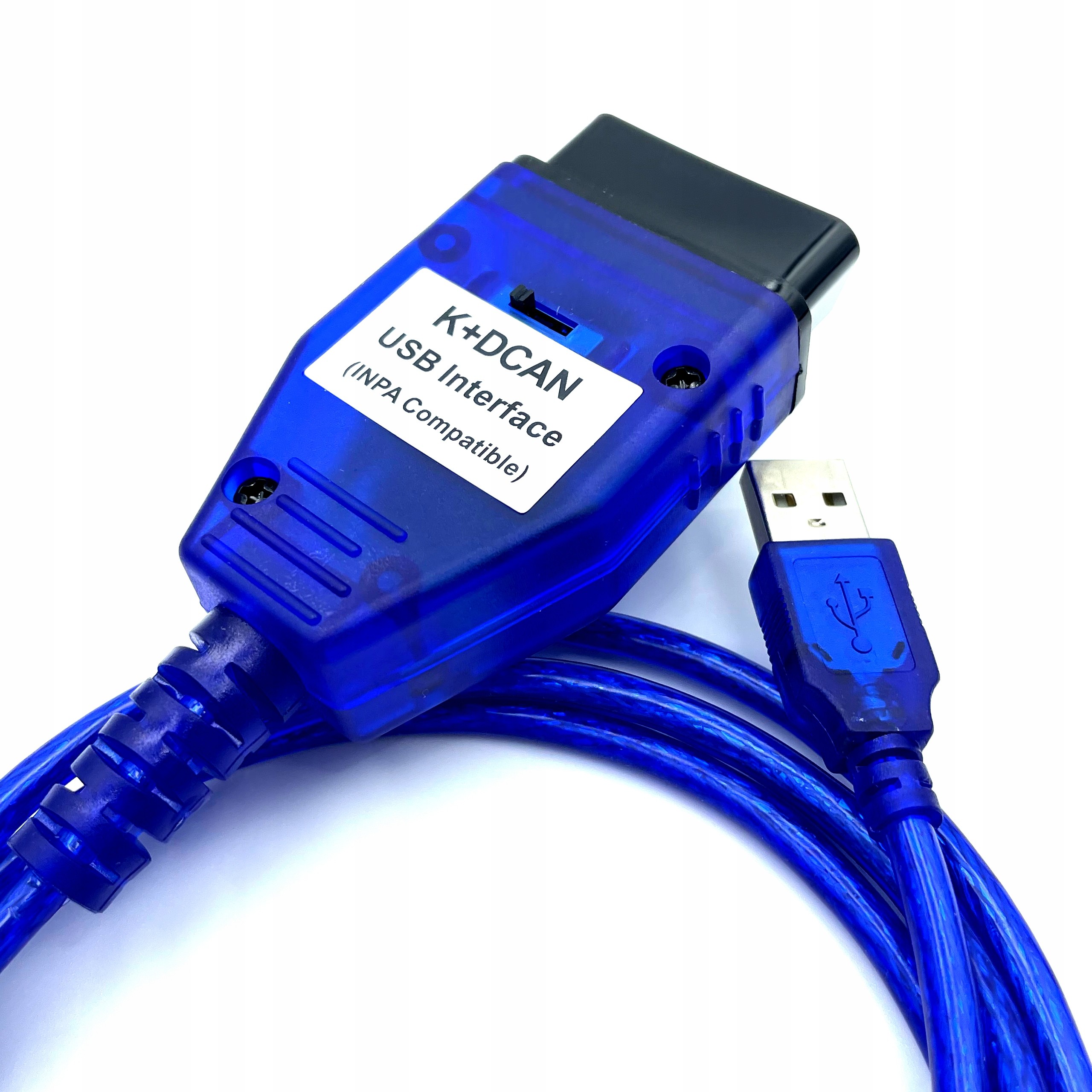

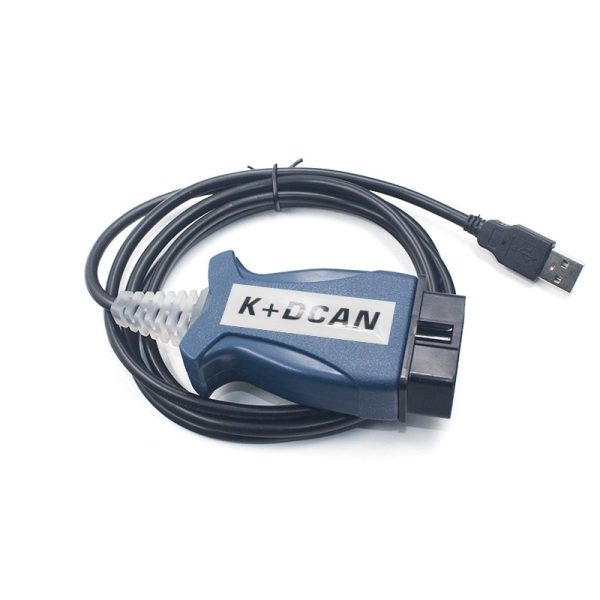

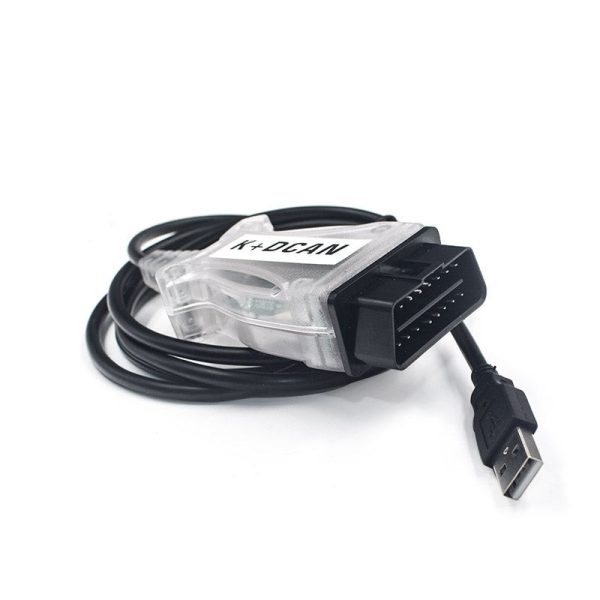

Interfața K+DCAN USB OBD2 este cablul care leagă un laptop Windows de mufa de diagnoză a mașinii și îi deschide software-ul propriu al BMW — INPA și Ediabas. Nu are ecran, nu are meniu, nu are baterie; toată inteligența stă în programul de pe PC, iar cablul face doar puntea de comunicație. E gândit pentru generația E-series, acolo unde un scaner multimarcă ieftin se oprește la câteva coduri generice. Cu el intri pe fiecare modul, cum o face reprezentanța.
Este o interfață aftermarket, terță, construită pe cip FTDI FT232RL — nu interfața oficială BMW ICOM. Rulează programele proprii ale BMW (INPA, Ediabas, NCS Expert) pe laptopul tău, pentru diagnoză și codare la nivel de dealer, dar offline. Programarea online, prin serverele BMW, rămâne treaba ICOM-ului oficial și nu se face cu acest cablu.
Ce face interfața K+DCAN
Rulează INPA și Ediabas
Cablul pornește software-ul de diagnoză al BMW pe orice PC Windows și îți dă imaginea completă a mașinii — pe module, nu doar codurile OBD standard.
Comutator fizic K-line / D-CAN
Un switch pe carcasă alege magistrala corectă. Pe poziția K-line puntează automat pinii 7 și 8, cum cer modelele mai vechi, fără să umbli manual la mufă.
Magistrale rapide și lente
Trece pe D-CAN și PT-CAN, magistralele rapide de 500 kbit/s, dar și pe K-CAN, cea lentă de 100 kbit/s, plus protocolul standard BMW OBD. Ajunge și la modulele de tracțiune, și la cele de caroserie.
Acces pe toate calculatoarele
Motor, cutie (EGS), ABS/DSC, airbag, CAS, FRM și restul modulelor BMW. Ajungi la ele așa cum ajunge un tester de reprezentanță pe seria E.
Cip FTDI original
Comunicația trece printr-un cip FTDI FT232RL, care ține legătura stabilă cu mașina. Driverele VCP se instalează o dată și apoi cablul e văzut ca un port COM.
Autotest fără mașină
Viteza magistralelor e complet comutabilă, așa că poți verifica driverul pe birou, înainte să te bagi sub bord. Util când vrei să confirmi că softul e configurat bine.
Detalii tehnice
| Tip | Interfață/cablu de diagnoză USB ↔ OBD-II pentru BMW și Mini; fără ecran, fără software inclus |
|---|---|
| Sistem de operare (PC gazdă) | Windows XP / 7 / 8 / 10 / 11, pe 32 și 64 de biți, în funcție de software-ul BMW folosit |
| Cip de comunicație | FTDI FT232RL (unele loturi FT232RQ) — convertor USB-serial pentru o legătură stabilă |
| Drivere | FTDI VCP (port COM virtual); Windows le poate instala automat la prima conectare, dacă Windows Update e activ |
| Protocoale | K-line dublu, 500 kbit/s pe D-CAN și PT-CAN, 100 kbit/s pe K-CAN, plus protocolul standard BMW OBD |
| Comutator | Fizic, K-line / D-CAN; pe K-line face puntea pinilor 7 și 8, pe D-CAN folosește conexiunea CAN pe pinii 6 și 14 |

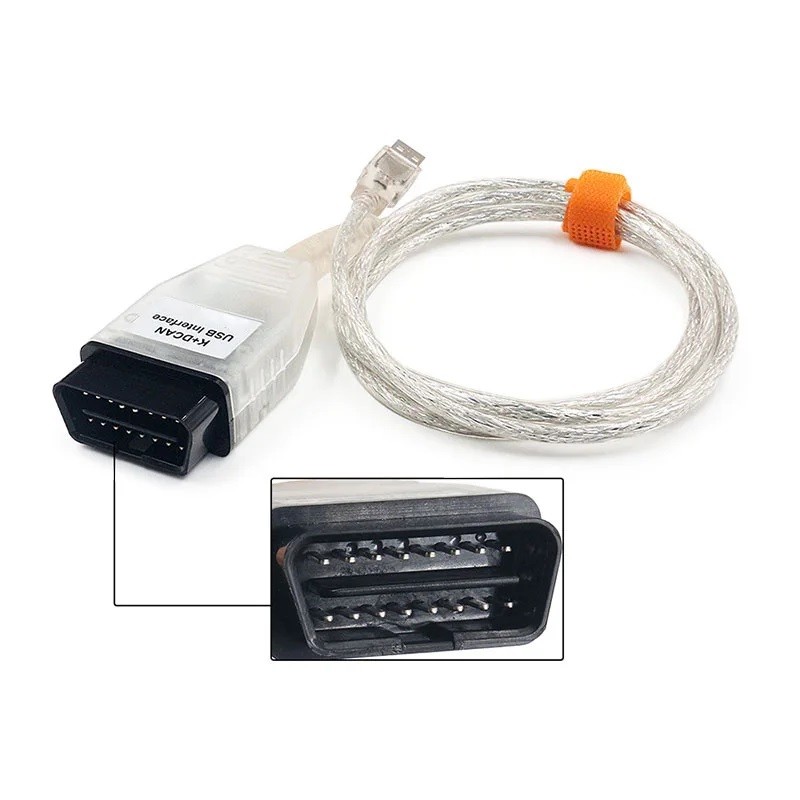

| Conectori | USB-A spre PC, OBD-II 16 pini spre vehicul |
| Conectivitate | Prin cablu; fără Bluetooth sau Wi-Fi |
| Alimentare | 12 V, direct din priza OBD-II a vehiculului, fără sursă separată |
| Ecran | Nu are — rezultatele diagnozei apar pe ecranul PC-ului |
Funcții disponibile prin INPA / Ediabas
- Citire și ștergere coduri de eroare — prin INPA sau Ediabas ajungi la codurile din toate modulele, nu doar la cele generice pe care le vede orice scaner ieftin, și le ștergi după ce ai rezolvat defectul.
- Date live — urmărești turații, temperaturi, presiuni și tensiuni direct din calculator, ca să prinzi defectul care apare doar la cald sau în sarcină.
- Testare activă componente — comanzi pompe, ventilatoare, injectoare sau relee ca să verifici piesa înainte s-o schimbi.
- Adaptări — resetezi clapeta de accelerație, reînveți senzori și readuci modulele la parametrii corecți după intervenții.
- Codare module cu NCS Expert — activezi și personalizezi funcții pe modulele care permit, pe generația E.
- Programare / flashare offline cu WinKFP — rescrii unități de control local, de pe laptop, fără server BMW.
- Resetare intervale de service — repornești contorul reviziei după schimbul de ulei sau de plăcuțe.
- Diagnoză pe magistralele CAN și K-line — verifici starea rețelei de comunicație când un modul „dispare” din listă.
- Funcții pe modulele BMW — motor, transmisie (EGS), ABS/DSC, airbag/SRS, CAS și FRM, cu procedurile specifice fiecăruia.
Pe ce modele merge
Cablul e dedicat generației E-series a BMW și Mini, aproximativ 1998–2013 după șasiu. Pe șasiurile mai vechi comunicația merge pe K-line: E30, E36, E46, seria 5 E39, E38, X5-ul E53, X3-ul E83 în varianta de dinainte de toamna lui 2006, Z4-ul E85/E86, plus exemplarele de seria 1 și 3 produse până în primăvara lui 2007. Modelele mai noi trec pe D-CAN: E60 și E61 din martie 2007, E83 încă din septembrie 2006, seria 1 (E81/E87/E88) și seria 3 (E90–E93) tot din 2007, apoi X5 E70, X6 E71, Z4 E89 și Mini-urile R55, R56 și R57.
Pe seriile F și pe primele G (de exemplu un G01), magistrala D-CAN e încă prezentă pe portul OBD — cu software-ul potrivit poți face diagnoză și codare și pe aceste modele, în funcție de model, an și aplicație. G-urile mai noi trec pe Ethernet (DoIP); pentru acoperire sigură pe toată gama F/G, alege o interfață ENET.
BMW-urile fabricate înainte de ~2000–2001 au mufa rotundă cu 20 de pini în compartimentul motor. Pentru ele îți trebuie un adaptor 20→16 pini, care nu e inclus.
De ce ai nevoie pe lângă cablu
Interfața nu funcționează singură. Îți trebuie un laptop cu Windows pe care instalezi software-ul BMW (INPA, Ediabas, NCS Expert), plus driverele FTDI. Laptopul și programele nu sunt incluse. Odată configurat corect, ansamblul îți dă exact accesul pe care îl are un tester scump, dar la o fracțiune din preț.
Ce conține pachetul

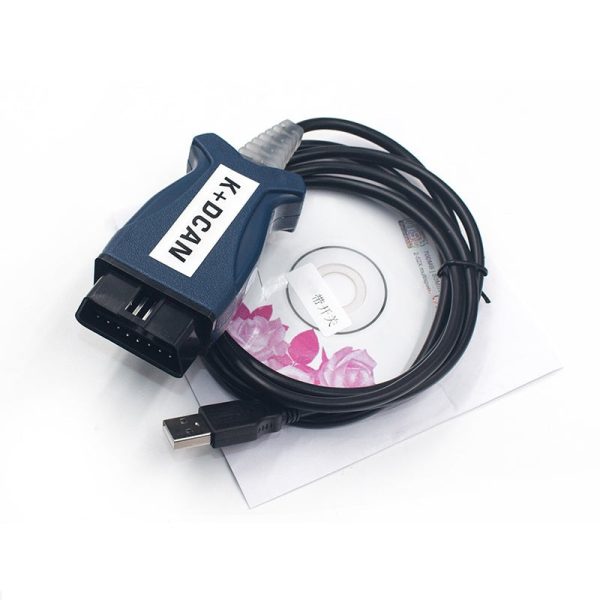

- Interfața K+DCAN USB OBD2, preconfigurată, cu comutator fizic K-line / D-CAN
- Drivere FTDI VCP (pe CD/DVD sau descărcabile de pe site-ul oficial FTDI)
Conținutul poate diferi ușor între loturi și vânzători.
Întrebări frecvente
Ce software îmi trebuie ca să folosesc cablul?
Software-ul propriu al BMW: INPA și Ediabas pentru diagnoză, iar dacă vrei să codezi, NCS Expert. Programele nu vin cu cablul și se instalează pe un laptop Windows, împreună cu driverele FTDI.
La ce folosește comutatorul K-line / D-CAN?
Alege magistrala pe care vorbește mașina. BMW-urile de dinainte de 2007 folosesc în general K-line, iar cele de după, D-CAN. Pe poziția K-line, comutatorul face automat puntea de pini de care ai nevoie pentru accesul la toate modulele — altfel ar trebui să intervii manual la mufă.
Merge pe BMW-ul meu din seria F sau G?
Da, în bună măsură. Seria E e acoperită integral. Pe F și pe primele G (ca G01) mulți reușesc diagnoză și codare cu aplicația potrivită, fiindcă D-CAN e încă activ pe portul OBD la aceste modele. Rezultatul depinde de model, an și software — pe G-urile mai noi, unde comunicarea e pe Ethernet, îți trebuie o interfață ENET.
Pot doar să citesc erori sau și să codez?
Amândouă. Cu INPA/Ediabas citești și ștergi coduri și vezi date live pe toate modulele; cu NCS Expert codezi și personalizezi funcții, iar cu WinKFP flashezi unități de control. Totul se face offline, pe seria E.
Îmi trebuie internet sau cont la BMW?
Nu pentru diagnoză și codare — acestea rulează local, fără conexiune la serverele producătorului. Doar programarea online, la nivel de fabrică, ar cere ICOM-ul oficial, iar asta nu intră în ce face acest cablu.
Am un E39 din 1999 cu mufă rotundă — merge?
Da, dar prin adaptor. Modelele de dinainte de 2000–2001 au conectorul rotund cu 20 de pini în compartimentul motor, așa că îți trebuie un adaptor 20→16 pini, care nu e inclus în pachet.
Este interfața oficială BMW?
Nu. Este o interfață aftermarket, terță, pe cip FTDI FT232RL — nu ICOM-ul folosit în reprezentanțe. Ce face bine: rulează programele BMW (INPA/Ediabas/NCS Expert) pe laptopul tău pentru diagnoză și codare offline pe seria E. Ce nu face: programarea online prin serverele BMW, care rămâne rezervată ICOM-ului oficial.
