K-TAG ECU Tool este un programator de calculatoare de motor care lucrează pe banc, nu prin priza OBD. Aici scoți calculatorul de pe mașină, îl pui pe masă și te legi direct la placă — prin punctele BDM, Boot sau JTAG — ca să ajungi la memoria pe care un tester obișnuit n-o vede. E unealta de care ai nevoie când ECU-ul e blocat, când e vorba de un calculator de camion, de tractor sau de motor asiatic, sau când pur și simplu nu există cale prin OBD. Se folosește la chip tuning, la clonarea și la recuperarea unităților de comandă. Ca și un programator pe OBD, nu are ecran: se conectează prin USB la un laptop cu Windows.
Ce face K-TAG ECU Tool
Programare pe banc, nu prin OBD
Nu te legi la priza de diagnoză. Scoți calculatorul (sau ajungi la el pe banc) și lucrezi direct pe placă, exact acolo unde priza OBD-II nu-ți dă acces la ce-ți trebuie.
BDM, Boot și JTAG
Trei căi de a intra în memoria unității: BDM pentru procesoarele Motorola MPC5xx, modul Boot pentru cele care cer acces în boot și JTAG, promovat mai ales pentru ECU-urile de pe mașini asiatice.
Acces direct la flash și EEPROM
Citește microprocesorul, memoria flash și EEPROM-ul — adică fix zonele din care scoți harta întreagă și datele pe care un tester de diagnoză nici nu le atinge.
Clonare, backup și recuperare
Copiezi conținutul unui ECU pe o unitate identică de schimb, faci backup înainte de orice modificare și readuci la viață un calculator după o scriere care a eșuat.
Camioane, agricol, moto, asiatice
Aici stă forța lui: Volvo, Scania, MAN și Iveco la camioane, John Deere, Fendt sau Claas la utilaje, plus moto și calculatoare asiatice pe care OBD-ul nu le prinde.
Checksum și recuperare la reprogramare
La rescriere potrivește singur suma de control, ca unitatea reasamblată să pornească fără eroare, și ține sub ochi tensiunea de alimentare cât timp lucrezi.
Detalii tehnice
| Tip | Programator de ECU pe banc (BDM/Boot/JTAG) pentru chip tuning, clonare și recuperare — versiune aftermarket a unui programator de banc profesional de tip OEM |
|---|---|
| Mod de lucru | Pe banc, pe calculatorul demontat sau accesat în afara magistralei OBD, prin conexiune directă la placă |
| Acces la memorie | Microprocesor, memorie FLASH și EEPROM |
| Ecran | Fără ecran propriu — operațiunile se afișează pe un PC/laptop cu Windows |
| Conectare la PC | Cablu USB, inclus în pachet |

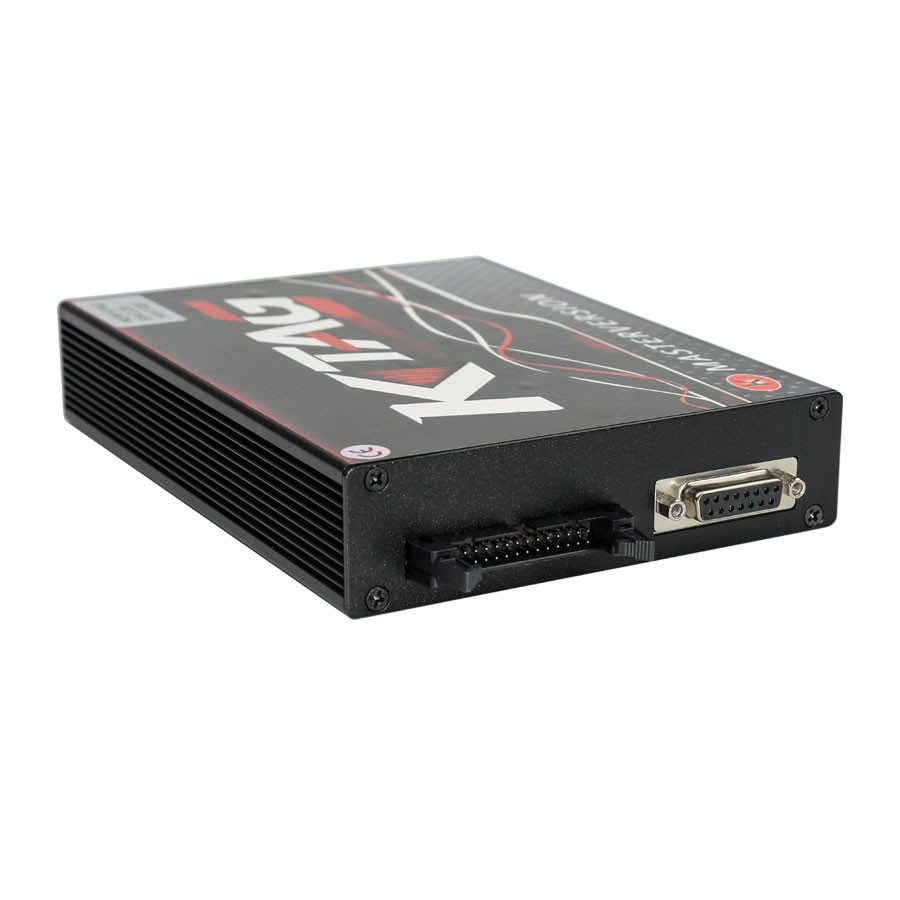

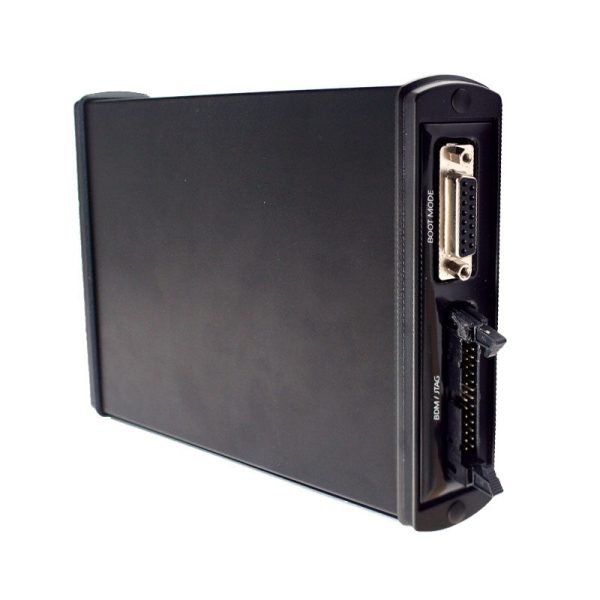

| Conectori pe unitate | Mufă IDC-26 pentru cablurile BDM/JTAG; cablu multi-color cu sonde pentru punctele de pe placă |
| Alimentare | 12V, prin adaptorul de alimentare inclus |
| Protocoale | BDM (procesoare Motorola MPC5xx), Boot / Bootloader, JTAG (inclusiv ECU-uri asiatice) |
| Limbă interfață | Engleză |
| Conectori | Set de adaptoare (144300T 100–106) și cablu cu sonde, incluse în pachet |
Funcții pe banc
- Citire pe banc — scoate conținutul din microprocesor, flash și EEPROM, direct de pe placa unității.
- Scriere înapoi pe unitate — pune fișierul modificat la loc în ECU, integral.
- Corecție checksum la reprogramare — potrivește suma de control fără intervenția ta, ca unitatea să pornească fără eroare după montare.
- Recuperare (recovery) — reia o citire sau o scriere care s-a oprit la jumătate, ca să nu rămâi cu un calculator mut pe masă.
- Clonare și backup — copiezi un ECU pe o unitate identică de schimb, util mai ales când cel de pe mașină e defect.
- Chip tuning prin editarea fișierului — fișierul citit se modifică separat, într-un software de tuning, apoi se rescrie pe unitate.
- Verificare tensiune — supraveghează alimentarea în tot timpul cât lucrezi pe placă.
- Scriere completă și viteze reglabile — scrie tot fișierul pe unitate, cu mai multe trepte de viteză la citire și scriere.
Banc sau OBD — când ai nevoie de K-TAG
Un programator pe OBD (de tip KESS) ajunge la calculator prin priza de diagnoză, cu mașina întreagă. K-TAG face treaba cealaltă: intră direct în placă, atunci când priza nu-ți dă ce vrei. Sunt unelte care se completează, nu concurente. Alegi bancul când ECU-ul e blocat, când vrei să clonezi o unitate pe una de schimb, când calculatorul e de camion, de utilaj agricol sau de pe o mașină asiatică pe care o prinzi mai ușor prin JTAG — sau pur și simplu când producătorul a închis accesul prin OBD.
Compatibilitate
Acoperirea nu ține de marca mașinii, ci de procesorul și de protocolul unității — BDM, Boot sau JTAG. La producători de ECU vorbim de Bosch, Delphi, Magneti Marelli, Denso, Continental și altele. Ca game de vehicule: autoturisme (VW, Ford, Fiat, Mercedes-Benz, Peugeot), camioane (Volvo, Mercedes-Benz, Iveco, Scania, MAN), motociclete (BMW, Aprilia, Ducati, Yamaha, Honda), utilaje agricole (John Deere, New Holland, Massey Ferguson, Fendt, Claas) și mașini asiatice (Toyota, Nissan, Mitsubishi, Mazda, Hyundai). Ce anume se citește și se scrie pe un calculator concret depinde de ce are înăuntru; lista de mărci rămâne orientativă.

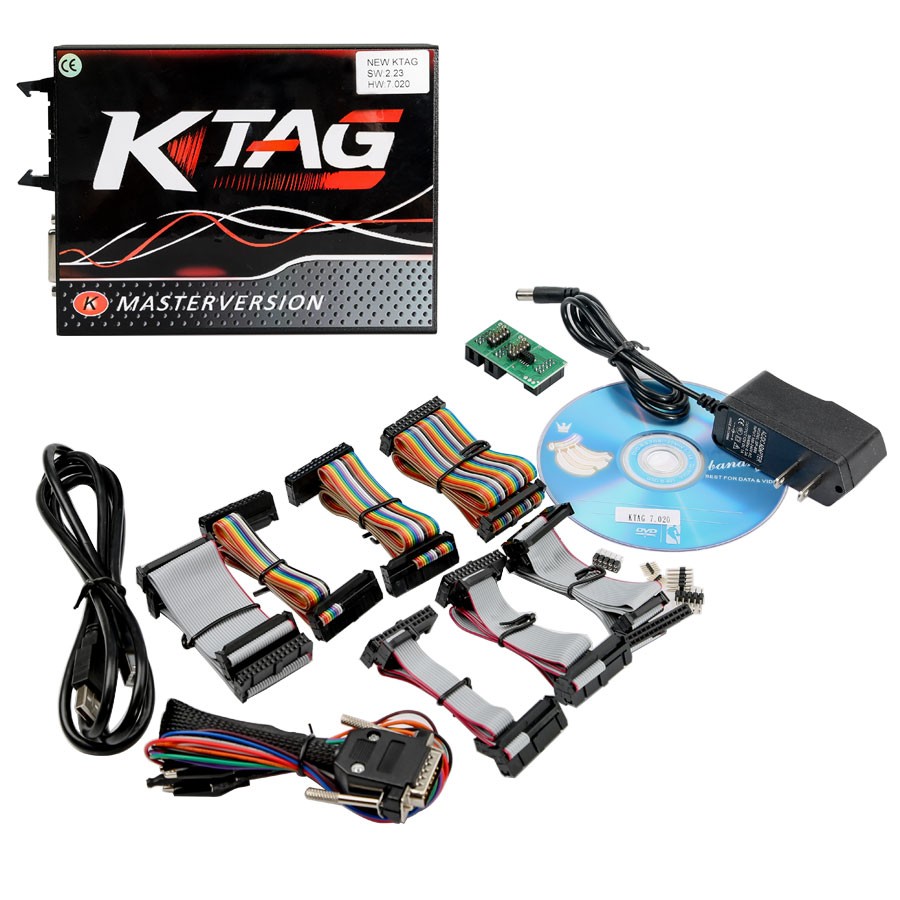

Ce conține pachetul
- Unitatea principală K-TAG

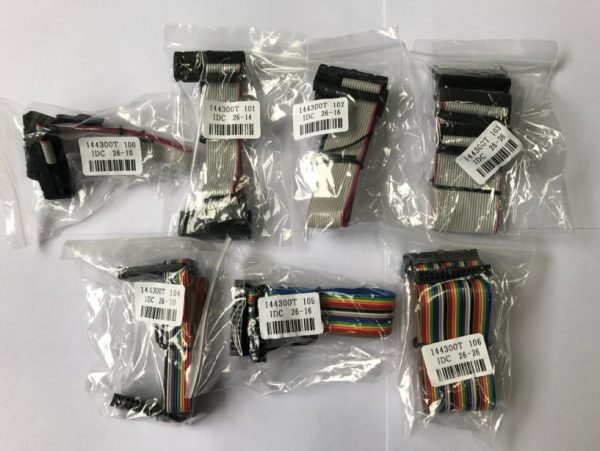

- Set de 8 adaptoare (144300T 100–106)
- 3 chipuri incluse
- Cablu multi-color cu sonde (pentru punctele BDM/boot/JTAG)
- Cablu USB
- Adaptor de alimentare
Conținutul și forma accesoriilor pot diferi ușor între loturile de fabricație.
