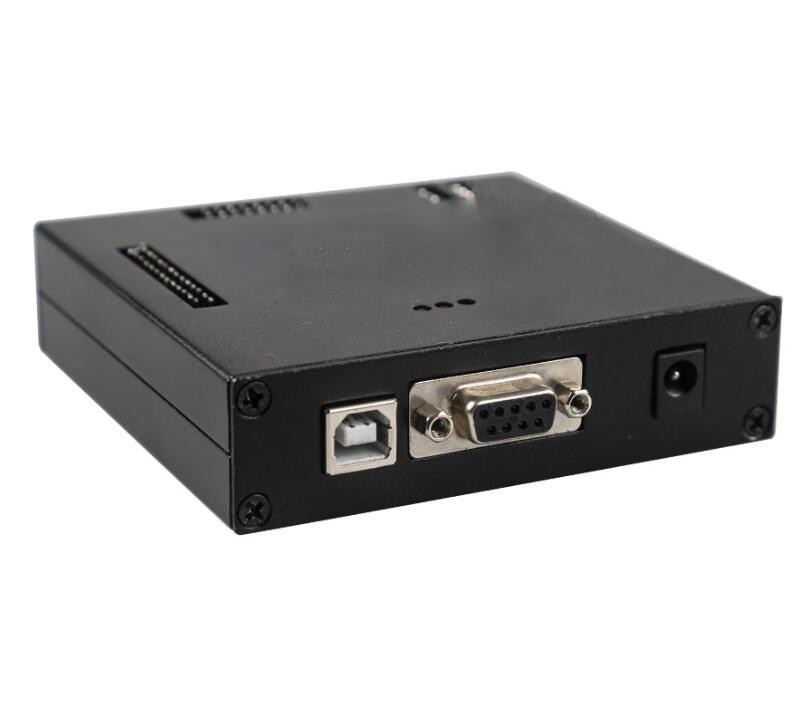

XPROG-M V5.5.5 este un programator de banc pentru memorii și microcontrolere auto: citește și scrie direct EEPROM-uri seriale, MCU-uri și module de calcul, fie în circuit, fie cu cipul dezlipit și montat pe adaptor. Cutia este din aluminiu, se comandă de la un calculator prin USB și vine cu setul de bază de 19 autorizări și adaptoarele aferente. Se adresează electroniștilor auto care lucrează la nivel de placă — pe calculatoare de motor, tablouri de bord și module de imobilizator. Un lucru trebuie limpezit din start: nu este un tester de diagnoză, nu se conectează la priza OBD a mașinii și nu citește coduri de eroare.
Acesta este un produs aftermarket, nu unul OEM — o alternativă accesibilă la echipamentul OEM. Funcțiile online (cele care cer autentificare la serverele producătorului) nu funcționează pe această variantă. Dacă ai nevoie de toate funcțiile oficiale și de suportul producătorului, îți recomandăm produsul OEM.
Citirea și scrierea memoriilor dintr-un calculator de motor, dintr-un tablou de bord sau dintr-un modul de imobilizator se fac legal: pe vehicule proprii ori la cererea și cu acordul dovedit al proprietarului. Nu promovăm și nu explicăm modificarea kilometrajului sau ocolirea sistemelor de securitate ale vehiculului — sunt fapte sancționate de lege, iar răspunderea pentru modul de folosire a echipamentului rămâne integral a utilizatorului.
Ce face XPROG-M V5.5.5
Lucrează pe placă, nu la mufă
Aici nu interoghezi mașina, ci componenta. Modulul ajunge pe bancul de lucru, iar cutia comunică direct cu memoria sau cu microcontrolerul de pe placă.
EEPROM și MCU din familiile clasice
Citire și scriere pe microcontrolerele HC05, HC08, HC11, HC12 și 9S12, plus memoriile seriale uzuale din familiile 24, 93 și 95, întâlnite în aproape orice modul auto mai vechi.
Memorie flash pe controlere moderne
Acoperă flash-ul de pe HC12 și 9S12, ATMEGA, ST7 și ST10, ARM și familia MPC/SPC, cu detectarea automată a dispozitivelor MPC5xx și configurarea memoriei.
Acces la memoria protejată
Are proceduri de ocolire a protecției pe microcontrolerele Motorola și ARM, inclusiv citirea RAM și EEPROM pe HC11EA9 și E9 — atunci când cipul refuză o citire obișnuită.
Operațiuni punctuale pe module cunoscute
ST M35080 se citește, se scrie și se poate readuce la starea de livrare. Sunt acoperite și unitățile BMW EWS3, Mercedes-Benz ZGS001 și decriptarea variantei noi de CAS4.
În circuit sau pe adaptor
La unele familii citești fără să dezlipești nimic, prin conexiune în circuit. La altele scoți cipul și îl montezi pe adaptorul potrivit din set. Metoda o dictează modulul, nu tu.
Detalii tehnice
| Tip | Programator de banc pentru EEPROM, microcontrolere și module auto — nu este tester de diagnoză OBD |
|---|---|

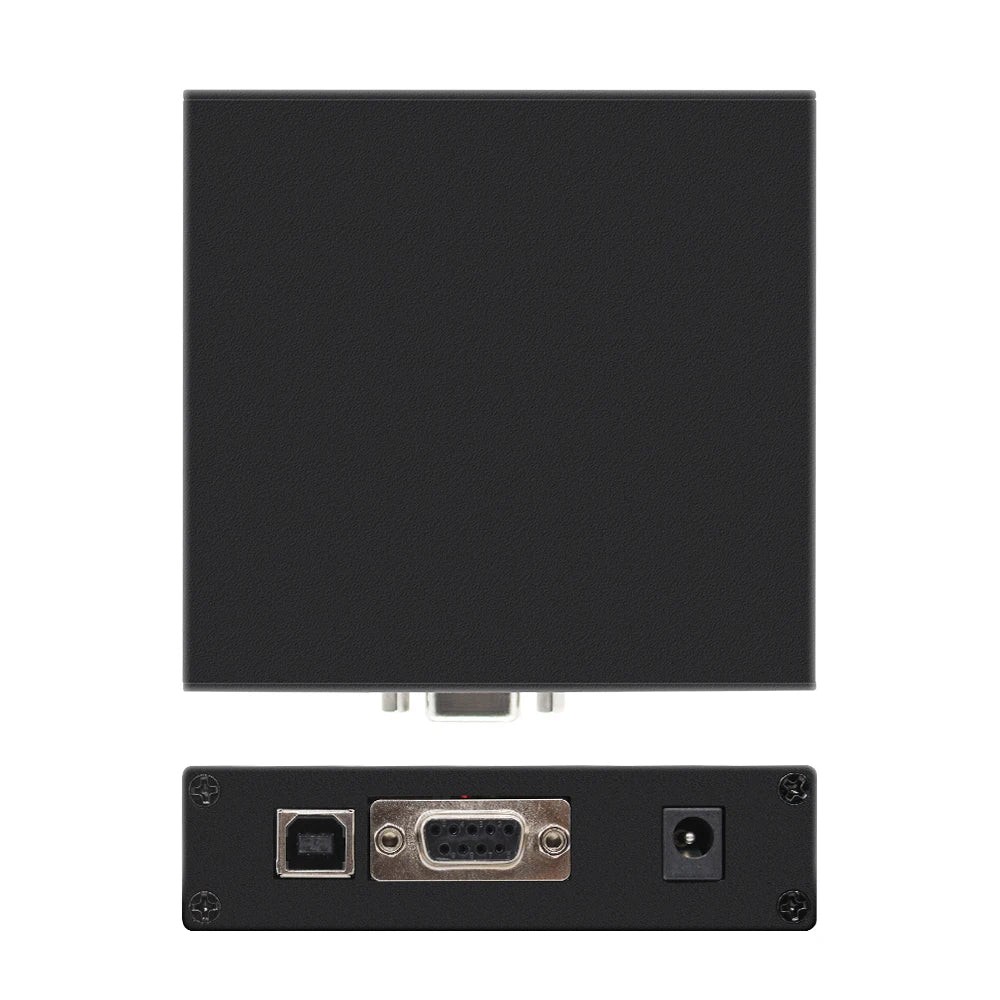

| Carcasă | Aluminiu |
| Conectare | USB către calculator; dongle USB de autentificare inclus, necesar pentru funcționare |
| Alimentare | 5 V prin portul USB, fără sursă externă |
| Calculator necesar | PC cu Windows și două porturi USB libere — unul pentru cutie, unul pentru dongle |
| Metode de lucru | Programare în circuit, direct pe placă, sau pe adaptor, cu cipul dezlipit |
| Autorizări incluse | Setul de bază, 19 autorizări, împreună cu adaptoarele aferente |
| Familii de cipuri | Motorola HC05 – 9S12X, TMS370 și TMS374, ST7, ST10, ARM Micronas, MPC5xx, ATMEGA, MAC7xxx, XC23xx, CR16, EEPROM seriale 24 / 93 / 95 |
| Module cu funcții dedicate | ST M35080, BMW EWS3, BMW CAS4 (decriptare), Mercedes-Benz ZGS001 |
| Ecran | Nu are — cutia este comandată integral de la calculator |
| Protocoale de diagnoză | Nu se aplică — comunicația se face la nivel de cip, nu prin magistralele vehiculului |
| Notare versiune | Aceeași variantă apare scrisă și V5.5.5, și V5.55 |
Ce poate face, punct cu punct
- Citire și scriere EEPROM pe MCU Motorola — pe familiile HC05, HC08, HC11, HC12 și 9S12.
- Citire și scriere memorie flash — HC12 și 9S12, ATMEGA, ST7, ST10, ARM, MPC și SPC.
- Ocolirea protecției pe Motorola și ARM — deschide accesul la zonele de memorie blocate ale cipului.
- ST M35080 — citire, scriere, ștergere și readucere la starea de livrare.
- HC11EA9 și E9 — citire RAM și EEPROM cu ocolirea protecției.
- BMW EWS3 — programarea unității.
- BMW CAS4 — decriptarea variantei noi, una dintre funcțiile promovate la generația V5.5x.
- Mercedes-Benz ZGS001 — programarea unității.
- MPC5xx — detectare automată a dispozitivului și configurarea memoriei, fără setări manuale.
- Familii suplimentare de microcontrolere — MAC7xxx, XC23xx, MC9S12Cxx, MC9S12XE, MC9S12HA, HY și P.
- TMS370 și TMS374, CR16, ATMEGA — familii vechi, întâlnite pe tablouri de bord și module de confort.
- Citire de dump — extragerea conținutului de memorie pentru salvare sau analiză înainte de intervenție.
- Scriere înapoi — reîncărcarea conținutului modificat în cip, după verificare.

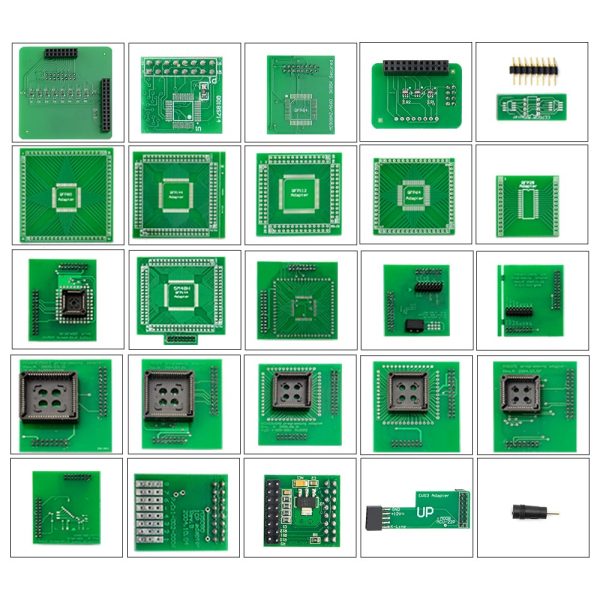

Adaptoarele din set
- ADP-0001, ADP-0002 și ADP-0003 — TMS370, în capsulele PLCC28, PLCC44 și PLCC68
- ADP-0004 și ADP-0005 — Motorola HC05B/X, capsule PLCC52 și QFP64
- ADP-0006 — ST M35080, conectare în circuit
- ADP-0008 — familia TMS374, conectare în circuit
- ADP-0009 — MC68HC05V12
- ADP-0010 — TMS374, conectare directă pe placă
- ADP-0011 — HC11EA9 și E9
- ADP-0017 — HC(S)12 prin BDM și ARM Micronas, în circuit
Pentru cine e potrivit
Este o unealtă de electronist, nu de mecanic. Presupune că știi să dezlipești un cip fără să ridici insule de pe placă, că citești o schemă de module și că faci întotdeauna o copie a memoriei înainte de a scrie ceva. Ajunge, de regulă, în atelierele care repară tablouri de bord și calculatoare, la specialiștii în chei și imobilizatoare și la cei care pregătesc un calculator pentru citire și scriere pe banc. Dacă în service îți trebuie citire de coduri, teste active și resetări, echipamentul potrivit e cu totul altul.
Dongle-ul USB este obligatoriu: dacă îl pierzi sau se defectează, echipamentul devine inutilizabil. Setul acoperă un număr fix de autorizări, cele 19 de bază, împreună cu adaptoarele din cutie. Autorizările suplimentare, care cer validare la serverele producătorului, nu se pot activa pe această variantă.

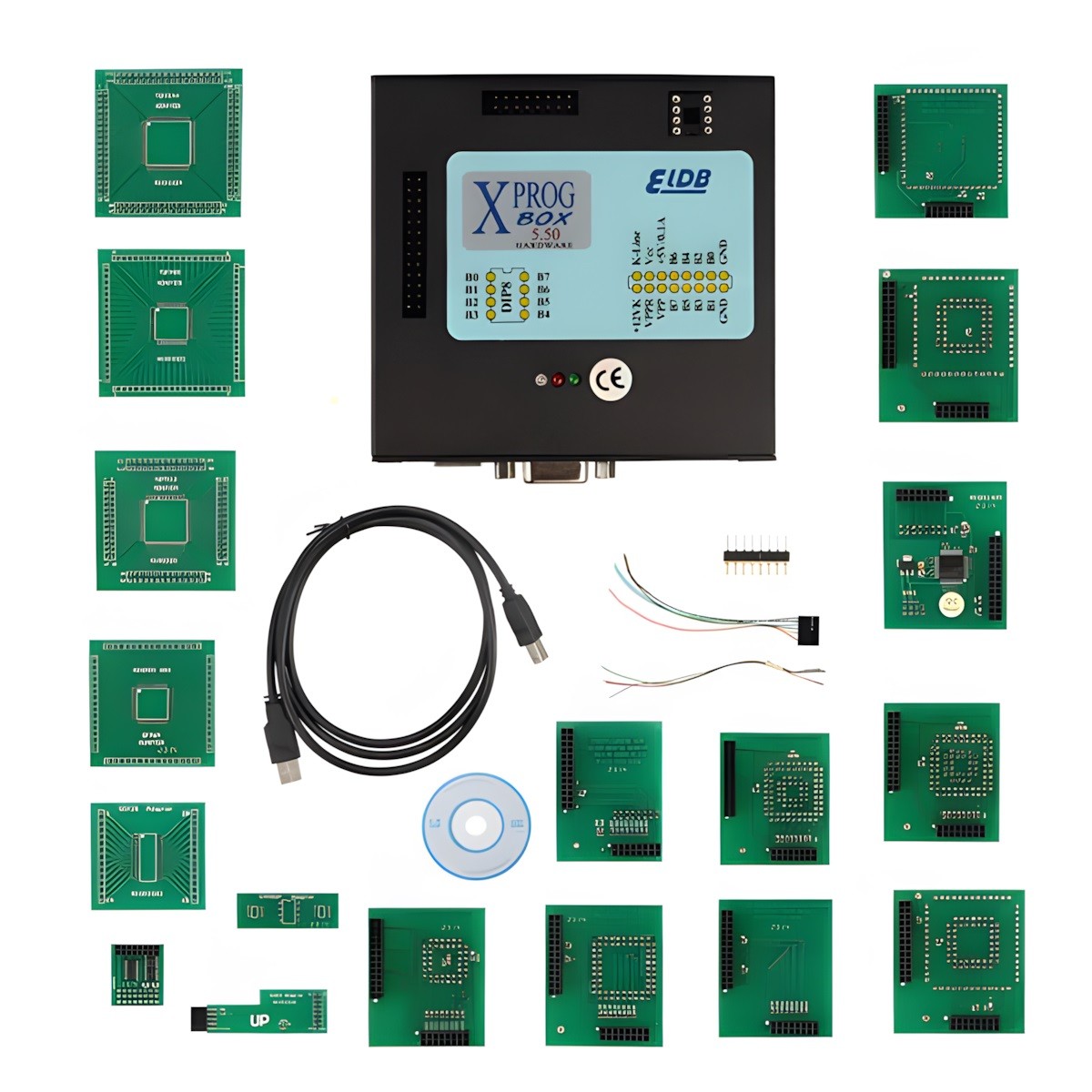

Ce conține pachetul
- Unitatea XPROG-Box, în carcasă de aluminiu
- Setul de bază de 19 autorizări, cu adaptoarele de programare aferente
- Cablu USB
- Dongle USB de autentificare
Conținutul cutiei poate diferi ușor între loturi.
Întrebări frecvente
Este un tester de diagnoză auto?
Nu. Nu se conectează la priza OBD, nu citește coduri de eroare și nu face resetări de service. Lucrează pe banc, direct pe memoria sau pe microcontrolerul unui modul demontat.
Este produsul OEM?
Nu. Este un produs aftermarket, o alternativă accesibilă la echipamentul OEM. Funcțiile online, cele care cer autentificare la serverele producătorului, nu funcționează pe această variantă. Dacă ai nevoie de toate funcțiile oficiale și de suportul producătorului, îți recomandăm produsul OEM.
Ce cipuri poate citi?
Microcontrolere Motorola de la HC05 la 9S12X, familiile TMS370 și TMS374, ST7 și ST10, ARM Micronas, MPC5xx, ATMEGA și memoriile seriale 24, 93 și 95. Ce anume iese în practică depinde de autorizarea și de adaptorul potrivite acelui cip.
Trebuie dezlipit cipul de fiecare dată?
Nu întotdeauna. Pentru unele familii există conectare în circuit, direct pe placă. Altele cer scoaterea cipului și montarea lui pe adaptorul din set, cu riscurile pe care le știe orice electronist.
Pot adăuga autorizări noi?
Nu. Rămâi cu setul de bază de 19 autorizări și cu adaptoarele din cutie, pentru că activarea altora presupune validare la serverele producătorului, care nu funcționează aici.
Ce se întâmplă dacă pierd dongle-ul USB?
Echipamentul nu mai poate fi folosit. Dongle-ul este cheia de autentificare hardware, așa că merită păstrat separat de cutie și tratat ca o piesă de schimb pe care nu o ai.
Este potrivit pentru un începător?
Nu prea. O scriere greșită poate lăsa un modul mort, iar dezlipirea cipurilor cere mână și stație bună de lipit. Regula de aur rămâne aceeași: citește și salvează conținutul înainte de orice intervenție.
